Derivación de temperaturas a partir de un diagrama Skew-T

Publicado el 9 noviembre, 2020 por Rodrigo Ricardo

Las líneas en un diagrama Skew-T

Cuando observa un pronóstico del tiempo, ¿se ha preguntado alguna vez cómo se determinan las temperaturas futuras? Parte del proceso implica saber cómo cambiarán las temperaturas según el contenido de agua y la presión.

El diagrama de sesgo T nos brinda la información necesaria en un solo lugar para saber cómo cambiarán las temperaturas según la presión y el contenido de agua.

Un diagrama de sesgo-T nos da mucha información en muy poco espacio. Hay muchas líneas que van en varias direcciones, lo que lo convierte en un gráfico confuso de leer a primera vista. Solo recuerde que el eje y izquierdo contiene la presión, el eje y derecho la altitud y el eje x inferior la temperatura.

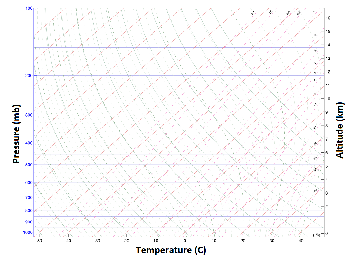

Un diagrama de Skew-T en blanco.
El eje y izquierdo mide la presión, la altitud del eje y derecho, la temperatura del eje x.
Diagrama Skew-T

Ahora veamos cómo podemos encontrar diferentes tipos de temperaturas usando este diagrama.

Temperatura potencial

La temperatura potencial se refiere a la temperatura del aire seco (insaturado) y la temperatura que tendría si lo lleváramos a una presión de 1000 mb. Si este aire no se satura a medida que sube y baja la presión, entonces la temperatura potencial permanece igual.

Para determinar esto en el gráfico, comenzamos con la curva de temperatura a la temperatura ambiental actual (o experimental). Esta es simplemente la temperatura que leería su termómetro si lo llevara afuera.

Seguimos la línea adiabática seca (la línea curva marrón), hasta que llega a 1000 mb (desde el eje y izquierdo). La temperatura correspondiente en el eje x es la temperatura potencial.


Comience en el círculo negro, donde la temperatura deseada se cruza con la adiabática seca (línea marrón), y siga esa línea hasta la isobara de 1000 mb.
La temperatura correspondiente en el eje x es la temperatura potencial.
Temperatura potencial

Temperatura equivalente

La temperatura equivalente se refiere a la temperatura que tendría una parcela específica de aire si elimináramos todo el vapor de agua. Para encontrar esto, comience con la curva del punto de rocío y el nivel de presión deseado. Luego dibujamos una línea que va hacia arriba, que es paralela a la línea de proporción de mezcla de saturación (las líneas verdes discontinuas).

Paso de temperatura potencial 1

A continuación, comenzamos con el mismo nivel de presión, esta vez en la curva de temperatura. Dibuja una línea paralela a la línea adiabática seca. En el punto donde esta línea y nuestra primera línea se cruzan está el nivel de condensación de elevación (LCL).

Paso de temperatura potencial 2

En tercer lugar, comenzamos en el nivel de condensación de elevación y trazamos una línea, siguiendo la línea de saturación adiabática. Continuamos esta línea hasta llegar a una presión donde las líneas de saturación y adiabática seca son paralelas entre sí.

Paso de temperatura potencial 3

En cuarto lugar, a la presión anterior, seguimos la línea de adiabática seca hasta alcanzar la presión original. El valor de la isoterma en este punto es la temperatura equivalente.

Paso de temperatura potencial 4

Temperatura potencial equivalente

La temperatura potencial equivalente es la temperatura que tendría el aire a la temperatura equivalente si se llevara a una presión de 1000 mb. Entonces, combina las temperaturas equivalentes y potenciales.

Por lo tanto, partimos de la temperatura encontrada para la temperatura equivalente. Luego, al igual que con la temperatura potencial, seguimos la línea adiabática seca, curva y marrón hasta llegar a 1000 mb. La temperatura correspondiente es la temperatura potencial equivalente.

Temperatura potencial equivalente saturada

La temperatura potencial equivalente saturada es similar a la temperatura potencial equivalente excepto que comenzamos asumiendo que el aire está saturado.

Este proceso es el mismo que para la temperatura potencial equivalente, excepto que, en lugar de seguir la línea adiabática seca, seguimos la línea adiabática de saturación (la línea verde continua).

Temperatura del bulbo húmedo

La temperatura de bulbo húmedo es la más fría que puede alcanzar el aire sin cambiar la presión. La temperatura solo se cambia agregando agua de evaporación al aire para enfriarlo, el mismo método que usan los acondicionadores de aire.

La temperatura de bulbo húmedo se encuentra siguiendo primero los dos primeros pasos para encontrar la temperatura potencial donde encontramos el nivel de condensación de elevación. En el LCL, recorremos la adiabática de saturación (línea verde continua) hasta que nos intersecamos con la presión original. La temperatura aquí es la temperatura de bulbo húmedo.

Paso 3 de temperatura de bulbo húmedo

Temperatura potencial de bulbo húmedo

La temperatura potencial de bulbo húmedo es la temperatura del aire de temperatura de bulbo húmedo a 1000 mb de presión. Entonces, al igual que con las otras temperaturas potenciales, se encuentra siguiendo este punto a lo largo de la línea adiabática seca curva marrón hasta llegar a 1000 mb. Esta temperatura es la temperatura potencial de bulbo húmedo.

Resumen de la lección

El diagrama de sesgo-T nos da mucha información (en una pequeña cantidad de espacio) sobre cómo cambiarán las temperaturas según la presión y el contenido de agua. Incluye una línea adiabática seca (en marrón), una línea adiabática de saturación (en verde sólido) y una línea de proporción de mezcla de saturación (las líneas verdes discontinuas).

A partir de estos, podemos determinar varias cosas que incluyen:

  • Temperatura potencial : la temperatura de la misma parcela de aire a 1000 mb de presión.
  • Temperatura equivalente : la temperatura de una parcela de aire si sacamos todo el vapor de agua.
  • Temperatura potencial equivalente : la temperatura de la temperatura equivalente del aire a 1000 mb de presión.
  • Temperatura potencial equivalente saturada : la temperatura del aire a temperatura equivalente, solo cuando está saturado, a 1000 mb de presión.
  • Temperatura de bulbo húmedo : el aire más frío se puede conseguir añadiendo más agua.
  • Temperatura potencial de bulbo húmedo : el aire de bulbo húmedo a 1000 mb de presión.
