Esfuerzo cortante máximo: teoría y fórmula

¿Qué es el esfuerzo cortante máximo?

El esfuerzo cortante máximo es un concepto fundamental en mecánica de materiales y resistencia de materiales. Se refiere a la tensión interna máxima que puede soportar un material o una sección estructural cuando está sometida a fuerzas paralelas a su superficie, también conocidas como fuerzas cortantes.

Comprender este concepto es crucial para diseñar estructuras seguras y eficientes, desde vigas en puentes hasta componentes mecánicos como ejes y placas. Detectar y calcular correctamente el esfuerzo cortante máximo permite prevenir fallas estructurales y accidentes costosos.

En pocas palabras, mientras que el esfuerzo normal o axial mide la fuerza que actúa perpendicular a la sección, el esfuerzo cortante mide la fuerza que intenta deslizar capas de material unas sobre otras.

Conceptos clave para entender el esfuerzo cortante

Antes de profundizar en fórmulas, es necesario comprender algunos términos fundamentales:

1. Fuerza cortante (V): Es la fuerza aplicada paralela a la sección transversal de un material.
2. Sección transversal (A): Área de la parte del material que está siendo cortada o deformada por la fuerza.
3. Tensión cortante (τ): La fuerza cortante por unidad de área; se mide en Pa (Pascales) o N/mm².
4. Distribución del esfuerzo cortante: No siempre es uniforme; en vigas rectangulares y circulares, el esfuerzo puede ser máximo en el centro o en la superficie, dependiendo de la forma de la sección.

🔹 Tip de estudiante: Visualizar cómo “se deslizan” las capas de un material ayuda a entender por qué el esfuerzo cortante no siempre es igual a lo largo de toda la sección.

Tema relacionado:
Deformación por cizallamiento: definición y ecuación

Teoría del esfuerzo cortante máximo

El esfuerzo cortante máximo (τmax) se da en la sección donde el material experimenta la mayor tensión interna debido a las fuerzas cortantes. La ubicación de este máximo depende de la geometría de la sección:

1. Secciones rectangulares

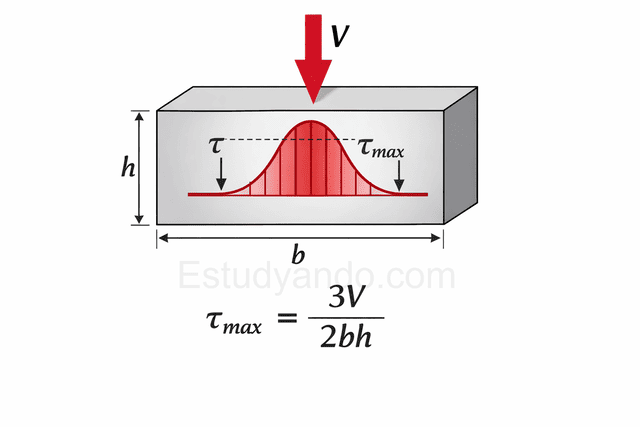

Para una viga rectangular de ancho $b$b y altura $h$h sometida a una fuerza cortante $V$V:$$\tau_{\text{max}} = \dfrac{3V}{2bh}$$

• $V$ → Fuerza cortante aplicada (N)
• $b$ → Ancho de la sección (m o mm)
• $h$ → Altura de la sección (m o mm)

Nota: El esfuerzo cortante máximo ocurre en el centro de la sección transversal.

2. Secciones circulares

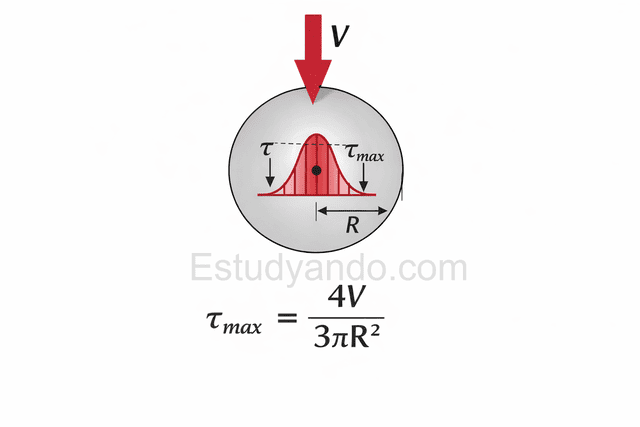

Para un eje circular de radio $R$R sometido a un esfuerzo cortante $V$V:$$\tau_{\text{max}} = \dfrac{4V}{3\pi R^2}$$

• $R$ → Radio de la sección circular
• $V$ → Fuerza cortante
• Máximo esfuerzo en el eje central de la sección.

3. Principio de la distribución parabolica

En muchas secciones transversales (rectangulares y circulares), el esfuerzo cortante no se distribuye uniformemente, sino que sigue un patrón parabólico. Esto significa que:

• Las zonas cercanas a los bordes tienen menos esfuerzo cortante.
• Las zonas centrales concentran el máximo esfuerzo cortante.

Este concepto es crucial en el diseño de vigas y ejes para evitar fallas por corte.

Fórmulas generales para el esfuerzo cortante

En términos más generales, el esfuerzo cortante en cualquier sección puede calcularse como:$$\tau = \dfrac{V \cdot Q}{I \cdot b}$$

Donde:

• $V$ → Fuerza cortante total en la sección
• $Q$ → Primer momento de área de la porción de la sección respecto al eje neutro
• $I$ → Momento de inercia de la sección completa
• $b$ → Ancho local de la sección donde se calcula $\tau$

Esta fórmula se conoce como ecuación de Navier para cortante y es aplicable a secciones simples y compuestas, siendo la base de cálculos más avanzados en ingeniería estructural.

Usos del esfuerzo cortante máximo

El esfuerzo cortante máximo no es solo un concepto teórico: su cálculo y análisis son fundamentales en diversas ramas de la ingeniería y la construcción. A continuación, se detallan sus aplicaciones principales con ejemplos prácticos y explicaciones profundas:

1. Diseño de vigas y soportes estructurales

En ingeniería civil y arquitectura, las vigas son elementos esenciales que soportan cargas verticales y transmiten las fuerzas hacia los pilares o cimientos. Las vigas no solo experimentan flexión, sino también fuerzas cortantes que pueden generar fallas si no se calculan correctamente.

• Por qué es importante: Una viga que no resiste el esfuerzo cortante máximo puede agrietarse, ceder o romperse, lo que pone en riesgo la estabilidad de la estructura.
• Ejemplo práctico: En un puente, las vigas que soportan el tráfico vehicular deben diseñarse considerando que el esfuerzo cortante máximo se produce cerca de los apoyos. Los ingenieros calculan $\tau_{\text{max}}$ usando la fuerza cortante $V$ y las dimensiones de la sección para garantizar que la viga soporte cargas extremas sin deformarse permanentemente.
• Tip de diseño: A veces se aumenta la sección transversal o se refuerza con materiales compuestos (como acero o fibra de carbono) en las zonas donde el cortante es máximo.

2. Ejes mecánicos y transmisiones

En ingeniería mecánica, los ejes de transmisión transportan potencia mediante torque. Estos ejes están sujetos a torsión y fuerzas cortantes, especialmente en vehículos, maquinaria industrial y sistemas de generación de energía.

• Por qué es importante: Si el esfuerzo cortante máximo excede la resistencia del material, el eje puede fracturarse o deformarse, generando fallas graves en la maquinaria.
• Ejemplo práctico: En un automóvil, el eje que transmite la potencia del motor a las ruedas experimenta un esfuerzo cortante máximo en la sección más cercana al diferencial. Calcular $\tau_{\text{max}}$τmax​ permite dimensionar correctamente el diámetro del eje y seleccionar materiales adecuados para evitar fallas por torsión o corte.
• Consejo de diseño: En sistemas críticos, se utilizan factores de seguridad altos y análisis por software de elementos finitos para predecir el comportamiento real bajo carga dinámica.

3. Placas y láminas sometidas a corte

Las estructuras delgadas, como placas metálicas, paneles de acero o madera laminada, también están expuestas a esfuerzos cortantes. En estos casos, el grosor y la geometría son determinantes para que la lámina soporte la carga sin ceder.

• Por qué es importante: En aplicaciones como techos, muros prefabricados o componentes de maquinaria, una placa que falla por cortante puede colapsar repentinamente, incluso si la carga vertical parece pequeña.
• Ejemplo práctico: Una lámina de acero utilizada como cubierta de techo debe calcularse para que su esfuerzo cortante máximo no supere la resistencia del acero. Esto asegura que las fuerzas aplicadas por el viento o por cargas temporales (como nieve o personas sobre el techo) no provoquen deformación ni fractura.
• Tip de diseño: Para láminas grandes, se combinan refuerzos y nervaduras, lo que reduce el cortante máximo en zonas críticas.

4. Análisis de fallas y mantenimiento industrial

El esfuerzo cortante máximo también es clave para identificar fallas en componentes existentes. Tanto en ingeniería civil como mecánica, se utilizan los cálculos de cortante para inspeccionar estructuras y planificar mantenimiento.

• Por qué es importante: Saber dónde ocurre $\tau_{\text{max}}$ permite identificar puntos críticos de falla y prevenir accidentes antes de que ocurran.
• Ejemplo práctico: Un puente de acero con grietas detectadas cerca de los apoyos puede estar experimentando un esfuerzo cortante cercano al máximo permitido. Al conocer el valor teórico de $\tau_{\text{max}}$, los ingenieros pueden reforzar o reemplazar componentes antes de que se produzca un colapso.
• Aplicación en mantenimiento industrial: En maquinaria rotativa, los ejes y engranajes se inspeccionan regularmente para detectar desgaste o grietas en zonas donde el esfuerzo cortante máximo es más alto, evitando fallas costosas y riesgos de seguridad.

5. Aplicaciones avanzadas en ingeniería

Más allá de los ejemplos tradicionales, el esfuerzo cortante máximo se utiliza en:

• Diseño de estructuras compuestas: En materiales como fibra de carbono o laminados, calcular $\tau_{\text{max}}$τmax​ permite optimizar la orientación de fibras para resistir mejor las cargas paralelas.
• Ingeniería aeroespacial: Las alas de aviones y fuselajes experimentan cortantes máximos en ciertas secciones; conocerlos es vital para el diseño seguro y ligero.
• Simulación computacional: Software como ANSYS, SolidWorks o SAP2000 permite modelar el esfuerzo cortante máximo en geometrías complejas y evaluar diferentes escenarios de carga antes de fabricar componentes.

Ejemplo práctico: cálculo de esfuerzo cortante máximo

Problema:
Una viga rectangular de madera tiene $b = 0.1\ m$b=0.1 m, $h = 0.2\ m$h=0.2 m y soporta una fuerza cortante $V = 5\ kN$. Calcular el esfuerzo cortante máximo.

Solución:$$\tau_{\text{max}} = \dfrac{3V}{2bh}$$

Sustituimos:$$\tau_{\text{max}} = \dfrac{3 \cdot 5000\ N}{2 \cdot 0.1\ m \cdot 0.2\ m}$$$$\tau_{\text{max}} = \dfrac{15000}{0.04} = 375000\ \text{Pa} = 0.375\ \text{MPa}$$

Resultado: El esfuerzo cortante máximo en la viga es 0.375 MPa, concentrado en el centro de la sección.

Consejos para estudiantes

• Dibuja la sección y la distribución del esfuerzo: Esto facilita la comprensión de dónde ocurren los máximos.
• No confundir con esfuerzo normal: El esfuerzo cortante actúa paralelo a la sección, mientras que el normal es perpendicular.
• Verifica unidades: Siempre convierte todas las dimensiones a metros o milímetros según la unidad de la fuerza.
• Usa software de simulación: Programas como AutoCAD, SolidWorks o ANSYS ayudan a visualizar la distribución del esfuerzo cortante en geometrías complejas.

Esfuerzo cortante máximo vs. esfuerzo promedio

Es importante diferenciar:

• Esfuerzo cortante promedio (τprom​):

$$\tau_{\text{prom}} = \frac{V}{A}$$

• Esfuerzo cortante máximo (τmax​): Depende de la forma de la sección y puede ser 1.5 a 2 veces mayor que el promedio en secciones rectangulares y circulares.

Entender esta diferencia evita subestimar el riesgo de falla.

Integración con otros esfuerzos

En el diseño estructural, el esfuerzo cortante máximo se combina con otros esfuerzos:

1. Flexión: La viga no solo se corta, sino que también se dobla.
2. Torsión: Especialmente en ejes mecánicos.
3. Axial o normal: Cuando hay carga de compresión o tracción además del corte.

El criterio de falla de von Mises o el criterio de Tresca se utilizan para verificar si la combinación de esfuerzos supera la resistencia del material.

Conclusión

El esfuerzo cortante máximo es un concepto central en ingeniería y física aplicada, determinante para la seguridad y eficiencia estructural. Conocer su teoría, fórmula y aplicaciones permite:

• Dimensionar correctamente vigas, ejes y placas.
• Prevenir fallas estructurales por corte.
• Integrar el cortante con otros esfuerzos para un diseño más seguro.

Un estudiante que domine este concepto tendrá una base sólida para resistencia de materiales, diseño estructural y mecánica aplicada.

Resultados de aprendizaje

Después de leer este artículo, el estudiante debería poder:

1. Definir qué es el esfuerzo cortante y distinguirlo del esfuerzo normal.
2. Explicar dónde y por qué ocurre el esfuerzo cortante máximo en distintas secciones.
3. Aplicar fórmulas para calcular el esfuerzo cortante máximo en secciones rectangulares y circulares.
4. Analizar la distribución del esfuerzo cortante y su importancia en el diseño estructural.
5. Diferenciar entre esfuerzo cortante promedio y máximo.
6. Integrar el conocimiento de esfuerzo cortante con otros esfuerzos en situaciones reales de ingeniería.

Rodrigo Ricardo Editor y fundador
