Símbolos eléctricos esquemáticos

Publicado el 1 octubre, 2020

¿Qué es un diagrama esquemático eléctrico?

Un día consigues trabajo como electricista. Se le pide que cree un circuito, pero a su jefe le gusta hablar muy rápido. Dice algo como:

Conecte el interruptor en seis ramales paralelos: tres de ellos contienen dos salidas y seis luces, dos de ellos cuatro salidas y dos luces, y uno de ellos como una línea separada que se conecta a una de las salidas en la rama 4-2. ¡Y hazlo rápido!

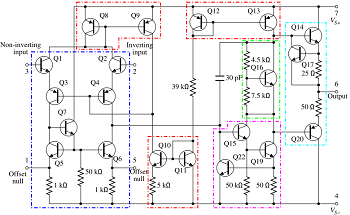

Los diagramas de circuitos pueden volverse muy complejos
Los diagramas de circuitos pueden volverse muy complejos

A menos que sea muy rápido, es posible que esto no funcione tan bien. Si su jefe realmente sabe lo que está haciendo, le dará un diagrama. Pero no cualquier diagrama: un diagrama esquemático eléctrico.

Un diagrama esquemático eléctrico , o más simplemente diagrama de circuito , es un dibujo que muestra las conexiones y componentes en un circuito eléctrico. No representa cómo están organizados, solo cómo están conectados. No hay nada que muestre qué cable pasa a través de qué pared, o cómo se colocan los cables; ese sería un diagrama completamente separado. Se organiza un diagrama de circuito para que quede lo más claro posible cómo conectar todo.

Usando símbolos

Pero leer diagramas esquemáticos eléctricos no siempre es fácil. Por un lado, pueden ser muy complicados en circuitos de la vida real. Pero por otro lado, necesitas conocer otro idioma: un idioma de símbolos.

Cada componente de un diagrama de circuito tiene su propio símbolo para representarlo. Después de todo, no todos somos artistas talentosos. Si tiene que dibujar cuidadosamente una bombilla cada vez que coloca una en un circuito, es probable que el diagrama no se vea tan bien. Y quizás lo más importante es que se necesitará mucho más tiempo para dibujar. El uso de símbolos simples hace que dibujar diagramas de circuitos sea mucho más rápido y fácil.

Ejemplos de símbolos comunes

Hay más símbolos posibles para diagramas de circuitos de los que podríamos hablar en una sola lección. Así que veamos algunos de los más importantes que debe conocer.

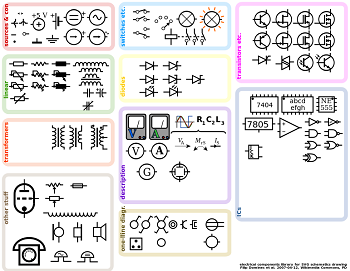

Los muchos símbolos de circuito que usa la gente
Los muchos símbolos de circuito que usa la gente

Cualquier línea recta en un diagrama de circuito representa un cable. Y se pueden conectar varias cosas a esos cables. Uno es una batería, que se ve así:

Batería

Cada circuito necesita una fuente de alimentación, como una batería, o nada funcionará. Proporciona la energía para hacer que funcionen los demás componentes del circuito. La fuente de energía de su casa es la compañía eléctrica de su ciudad o pueblo. Una bombilla es otro símbolo común y se ve así:

Bombillas

Y si desea encender y apagar esa bombilla, necesitará un interruptor, que se ve así:

Interruptores

Las resistencias también son importantes, porque le permiten controlar el flujo de electricidad en un circuito. Se ven así:

Resistencias

Y un condensador almacena carga hasta que se llena y luego la libera en una ráfaga. Un condensador se ve así:

Condensadores

Finalmente, si desea medir el voltaje y la corriente en un circuito, necesitará un voltímetro (para voltaje) y un amperímetro (para corriente). Esos se ven así:

Amperímetros y voltímetros

Ahí lo tiene: todos los símbolos esquemáticos eléctricos más importantes que necesita saber.

Resumen de la lección

Un diagrama esquemático eléctrico , o diagrama de circuito , es un dibujo que muestra las conexiones y los componentes de un circuito eléctrico. No representa cómo están organizados, solo cómo están conectados. Facilita la comprensión de cómo construir un circuito en particular. Usamos símbolos para los componentes en los diagramas de circuitos, porque es más rápido y requiere menos habilidad artística.

A continuación, se muestra un resumen de los símbolos más importantes que debe conocer:

Resumen de los símbolos de circuito de esta lección
