SpaceX y la Estación Espacial Internacional (ISS): El papel de la cápsula Dragon

Cómo la cápsula Dragon de SpaceX devolvió la autonomía orbital a la humanidad y transformó la Estación Espacial Internacional

Imagine que vive en una casa flotante de alta tecnología en mitad del océano, aislada de cualquier continente por miles de kilómetros de agua profunda. Para sobrevivir, usted depende por completo de un servicio de barcos de mensajería que le lleva de forma periódica agua potable, alimentos frescos, herramientas de reparación y nuevos compañeros de convivencia, mientras se lleva de vuelta los residuos que genera. Si ese servicio de barcos se interrumpe de manera indefinida, su hogar flotante se convertirá en una trampa mortal en cuestión de semanas. Este escenario de aislamiento extremo no es una fantasía marina; describe la realidad cotidiana de la Estación Espacial Internacional (ISS), un laboratorio científico del tamaño de un campo de fútbol americano que orbita a cuatrocientos kilómetros sobre nuestras cabezas a una velocidad de veintisiete mil kilómetros por hora.

Mantener una presencia humana ininterrumpida en el vacío del espacio exterior exige un flujo logístico perfecto y constante. Durante la primera década de este siglo, ese flujo dependía de transbordadores espaciales estatales que costaban cientos de millones de dólares por cada lanzamiento y cuya tecnología requería meses de revisión minuciosa entre misiones. Cuando la flota de transbordadores de la NASA se retiró definitivamente, la comunidad científica internacional se enfrentó a un abismo operativo, dependiendo en exclusiva de sistemas extranjeros para enviar a sus investigadores al laboratorio orbital. La llegada de la corporación privada SpaceX y el desarrollo de su familia de naves espaciales Dragon alteraron por completo esta dinámica de dependencia, inaugurando un ecosistema de transporte comercial que ha abaratado los costes de acceso y expandido la capacidad de investigación científica en el cosmos.

Desarmar el diseño técnico de estos vehículos, analizar sus sistemas de acoplamiento automático y comprender cómo transformaron la economía del espacio permite vislumbrar el nuevo modelo de exploración que definirá el viaje de nuestra especie hacia otros cuerpos celestes del sistema solar.

La crisis del vacío: los años de dependencia logística en la órbita baja

Para ponderar el impacto de la tecnología de SpaceX en la ISS, resulta indispensable examinar la vulnerabilidad en la que quedó sumido el programa espacial occidental a partir de finales de la década de dos mil. La retirada del Transbordador Espacial de la NASA (Space Shuttle) dejó un vacío operativo difícil de subsanar mediante las herramientas tradicionales de la ingeniería estatal.

El coste prohibitivo de la era clásica

El transbordador espacial fue una obra cumbre de la ingeniería, pero padecía deficiencias insalvables en su estructura financiera. Cada lanzamiento exigía desembolsos que superaban los quinientos millones de dólares de la época. Sus complejos motores principales y las miles de losetas térmicas que protegían la panza de la nave durante el reingreso atmosférico demandaban inspecciones minuciosas que tomaban meses de trabajo intensivo en hangares especializados.

Esta falta de agilidad operativa convertía el mantenimiento de la ISS en un desafío presupuestario insostenible para el erario público, limitando la cantidad de misiones científicas que podían programarse al año.

El monopolio temporal de la nave Soyuz

Tras la cancelación del programa del transbordador, la única vía disponible para que los astronautas estadounidenses, europeos o japoneses alcanzaran el laboratorio orbital fue la veterana cápsula rusa Soyuz. Aunque este vehículo demostró una fiabilidad mecánica extraordinaria a lo largo de las décadas, depender de un único sistema de transporte de diseño estatal presentaba riesgos estratégicos severos.

Ejemplo: Si una sola cápsula Soyuz sufría un fallo técnico menor durante una maniobra de lanzamiento, toda la flota mundial de transporte humano debía quedarse en tierra por seguridad hasta concluir las investigaciones. Esto ponía en riesgo la continuidad de la ocupación humana en la ISS, ya que los astronautas que se encontraban a bordo del complejo espacial podían verse obligados a evacuar el laboratorio si las misiones de reemplazo se retrasaban más allá del tiempo límite de los sistemas de soporte vital.

La metamorfosis comercial: el nacimiento del programa de carga y tripulación de la NASA

Frente a esta encrucijada, la NASA adoptó una estrategia audaz que rompió con su tradición histórica de contratar la fabricación de naves espaciales bajo su supervisión directa. En lugar de diseñar, construir y operar sus propios vehículos de transporte, decidió actuar como un cliente comercial que contrata un servicio de mensajería privada, impulsando la creación de programas de asociación industrial con empresas emergentes del sector aeroespacial.

Evolución del Modelo de Contratación Aeroespacial: [Modelo Clásico] ──► NASA Diseña y Posee el Cohete ──► Costes de Mantenimiento Estatales [Modelo Moderno] ──► Empresa Privada Posee el Vehículo ──► NASA Compra Asientos o Espacio de Carga

Las iniciativas COTS y Commercial Crew

Bajo este nuevo esquema de financiación por objetivos alcanzados, SpaceX desarrolló las dos variantes fundamentales de su arquitectura de transporte: la Cargo Dragon, dedicada en exclusiva al movimiento de víveres, experimentos y piezas de repuesto pesadas, y la Crew Dragon, un vehículo modificado específicamente para trasladar hasta cuatro astronautas de forma segura con sistemas de soporte vital avanzados y pantallas de control táctiles de última generación.

Al delegar el diseño industrial en el sector privado, se estimuló la innovación en la reducción de costes y se aceleraron los tiempos de desarrollo de software y hardware.

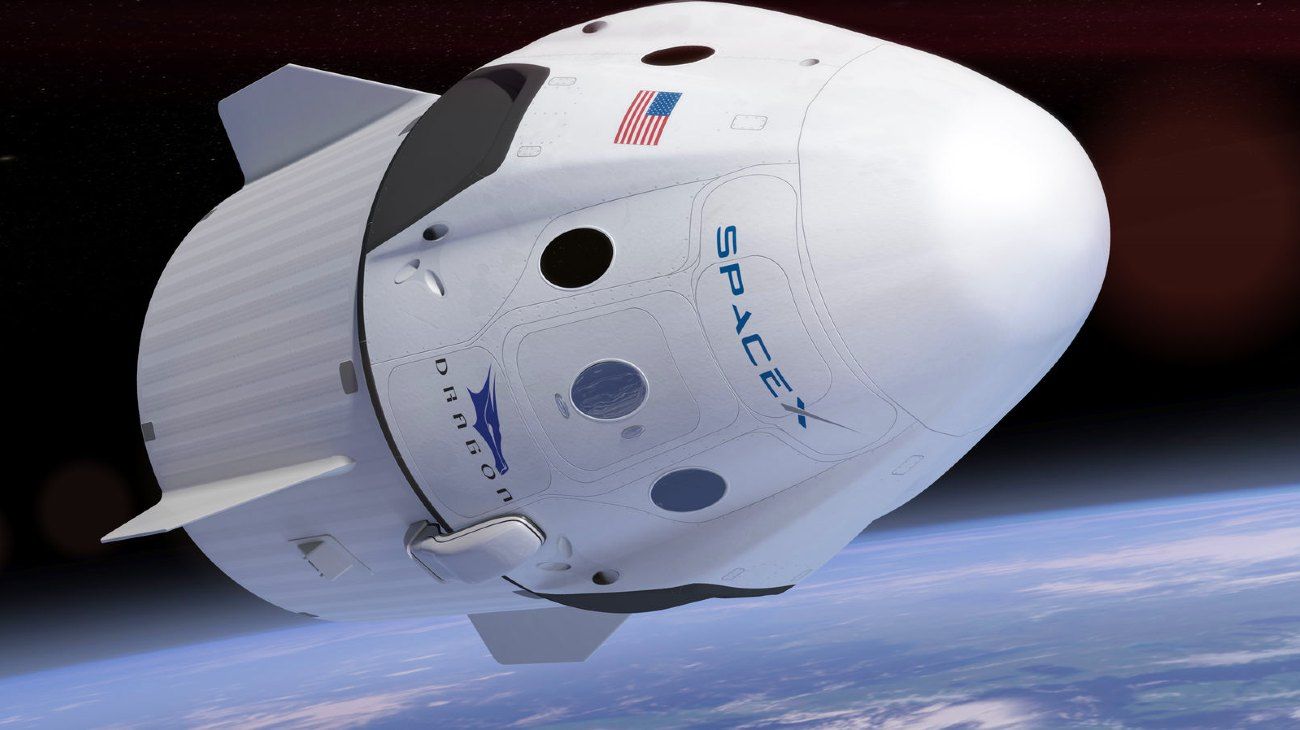

Anatomía de la Dragon: innovaciones de diseño para una cápsula del siglo veintiuno

Las naves de la familia Dragon presentan una fisonomía que combina las ventajas geométricas de las cápsulas de la era Apolo con las ventajas estructurales de los materiales compuestos modernos y la automatización digital contemporánea.

El escudo térmico de PICA-X

El mayor peligro físico que afronta un vehículo espacial durante su retorno a la Tierra es la fricción térmica con las capas densas de la atmósfera. Al descender a velocidades que superan los veintiocho mil kilómetros por hora, el aire comprimido frente a la nave se transforma en una bola de plasma que alcanza temperaturas cercanas a los mil seiscientos grados Celsius.

Para evitar que la nave se desintegre, la base de la cápsula está revestida con un escudo térmico patentado denominado PICA-X (Phenolic-Impregnated Carbon Ablator). Este material compuesto de carbono impregnado con resina fenólica se consume de forma milimétrica y controlada durante el descenso, disipando el calor extremo hacia el exterior y manteniendo el interior de la cabina de los astronautas a una confortable temperatura de veinticuatro grados Celsius.

Los motores de escape de emergencia SuperDraco

A diferencia de los cohetes clásicos, que utilizaban una torre de escape eyectable situada en la punta del vehículo que se desechaba minutos después del despegue, la Crew Dragon integra sus sistemas de seguridad directamente en las paredes de la propia cápsula mediante ocho motores de alta potencia llamados SuperDraco.

Funcionamiento con propulsores hipergólicos

Estos propulsores utilizan una combinación de combustibles hipergólicos (monometilhidracina y tetróxido de dinitrógeno) que se encienden de forma matemática al entrar en contacto físico mutuo, sin necesidad de una chispa o sistema de ignición externo.

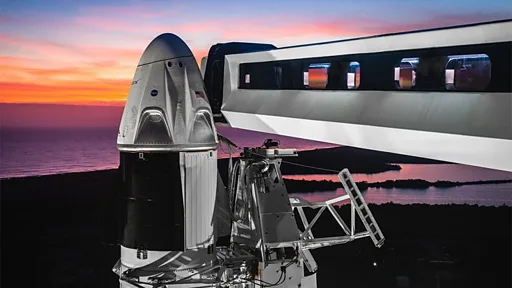

La maniobra de aborto en la plataforma

Si las computadoras del cohete Falcon 9 detectan una anomalía crítica en los tanques de combustible durante el despegue, los motores SuperDraco se encienden en una fracción de milisegundo, separando la cápsula con los astronautas de la explosión inminente y elevándola a más de un kilómetro de altura en escasos segundos para que pueda desplegar sus paracaídas de emergencia y amerizar de forma segura en el océano.

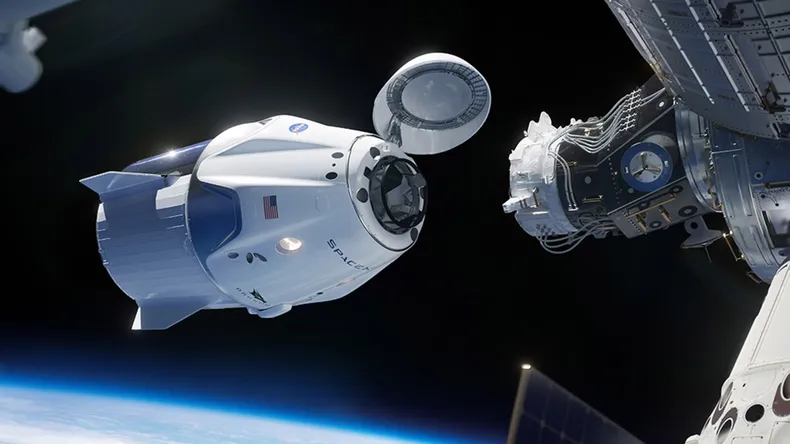

El proceso de aproximación: el baile de precisión del acoplamiento autónomo

Lograr que un vehículo espacial que pesa cerca de doce toneladas se una de forma física a una estación espacial de cuatrocientas toneladas mientras ambos se desplazan por el vacío a siete metros por segundo requiere una coordinación de guiado y navegación que roza la perfección geométrica.

El sistema de navegación por sensores DragonEye

Durante la fase de aproximación lejana, la cápsula utiliza sistemas GPS espaciales para situarse en la misma vecindad orbital de la estación. Sin embargo, cuando la distancia se reduce a menos de un kilómetro, la nave activa su sistema de sensores ópticos y de guiado láser denominado DragonEye.

Este dispositivo emite haces de luz láser invisibles hacia los reflectores de la ISS y mide el tiempo que tarda el destello en rebotar, calculando la distancia exacta, la velocidad relativa y la inclinación angular del puerto de acoplamiento en tiempo real con márgenes de error menores al grosor de una moneda.

Fases Técnicas de la Maniobra de Acoplamiento Automático: [Aproximación Lejana GPS] ──► [Activación Láser DragonEye] ──► [Entrada en el Cono de Captura] ──► [Cierre de Pestillos Mecánicos]

Acoplamiento directo frente a captura por brazo robótico

En las primeras misiones de la Cargo Dragon, la nave se aproximaba hasta colocarse debajo de la ISS en una posición fija de espera flotante. Desde allí, los astronautas del laboratorio espacial debían operar el gigantesco brazo robótico de fabricación canadiense (Canadarm2) para atrapar la cápsula mediante un gancho mecánico e introducirla manualmente en el puerto de carga.

Las versiones actuales de las naves Dragon han eliminado esta necesidad operativa gracias al Sistema de Acoplamiento Internacional (IDA). La cápsula navega por sí misma de forma totalmente autónoma hacia el interior de un cono de captura virtual, alineando sus pestillos mecánicos y conectando de forma directa las líneas de datos, electricidad y canales de aire presurizado con los sistemas de la ISS sin intervención de los astronautas a bordo.

Análisis comparativo del transporte logístico hacia la ISS

Para clarificar el posicionamiento de la tecnología de SpaceX en el mercado del abastecimiento orbital y el transporte tripulado, la siguiente tabla detalla el rendimiento y las capacidades de los sistemas de transporte actuales y de la era previa:

El retorno de la ciencia: la importancia estratégica de traer carga de vuelta a la Tierra

Una de las contribuciones más profundas de la arquitectura Dragon al desarrollo científico de la ISS reside en una capacidad técnica singular que a menudo pasa desapercibida: su aptitud para regresar intacta a la superficie de la Tierra.

El problema de las naves de suministro destructivas

La mayoría de los vehículos de reabastecimiento desarrollados por las agencias espaciales internacionales, como la nave rusa Progress, el vehículo de transferencia automatizado europeo (ATV) o el sistema HTV japonés, están diseñados como naves de un solo sentido. Una vez que entregan los alimentos, los tanques de agua y el oxígeno a la ISS, los astronautas las rellenan con toneladas de desechos biológicos, embalajes vacíos y equipos mecánicos averiados.

Al desacoplarse, estas naves se dirigen deliberadamente hacia una trayectoria de reingreso destructivo sobre el océano Pacífico Sur, desintegrándose por completo junto con todo su cargamento debido a la fricción atmosférica.

La preservación de las muestras biológicas en el amerizaje

La Cargo Dragon transformó este cuello de botella científico de forma radical. Gracias a su escudo térmico ablativo y a su sistema de guiado preciso, la cápsula puede descender de forma suave mediante paracaídas en las aguas del océano Atlántico o del golfo de México.

Ejemplo: Pensemos en una investigación médica sobre la pérdida de masa ósea o el envejecimiento celular acelerado en microgravedad, donde los científicos analizan muestras de tejido celular cultivadas en los laboratorios de la ISS. Si estas muestras tuvieran que esperar meses a bordo o destruirse en una nave convencional, la investigación carecería de utilidad. La Dragon permite que las muestras biológicas se retiren de los congeladores de la estación espacial, se empaqueten en la cápsula y se entreguen en los laboratorios de las universidades terrestres en menos de cuarenta y ocho horas desde su salida de la órbita baja, salvaguardando la viabilidad de la investigación médica internacional.

La simplificación de la cabina: de los miles de interruptores a las interfaces táctiles

El diseño interior de la Crew Dragon representa un salto generacional en la forma en que los seres humanos interactúan con las máquinas complejas en entornos hostiles, adoptando filosofías de diseño de la electrónica de consumo masivo contemporánea.

El panel de control de tres pantallas principales

Si se observa una fotografía de la cabina de mandos del antiguo transbordador espacial o de la cápsula Soyuz, lo primero que llama la atención es la presencia de miles de interruptores mecánicos, diales analógicos, disyuntores eléctricos y pantallas de tubo de rayos catódicos que saturaban el campo visual de los pilotos. Aprender la ubicación y la función de cada botón requería años de entrenamiento memorístico estricto.

La Crew Dragon ha sustituido esta selva analógica por una consola limpia compuesta por tres grandes pantallas táctiles multifunción. Los astronautas supervisan el estado de los tanques de combustible, la presión del oxígeno, la trayectoria orbital y los sistemas de comunicaciones a través de interfaces gráficas dinámicas que organizan la información por capas de prioridad.

Los guantes con filamentos conductores

Para que este sistema táctil funcione de forma fiable durante el vuelo, los trajes espaciales de SpaceX se diseñaron en paralelo con los sistemas de software de la cabina. Los guantes de los trajes espaciales presurizados incorporan filamentos conductores costurados en las yemas de los dedos que permiten interactuar con las pantallas capacitivas incluso si la cabina sufre una despresurización accidental y el traje se infla como un balón rígido.

Asimismo, la interfaz dispone de botones mecánicos físicos de emergencia redundantes situados justo debajo de las pantallas para funciones críticas como la activación manual de los paracaídas o el aborto inmediato de la misión, garantizando la supervivencia del equipo ante fallos informáticos generalizados.

Resultados de aprendizaje

Al asimilar el análisis técnico, estructural e histórico expuesto a lo largo de este artículo sobre la relación entre SpaceX, la cápsula Dragon y la Estación Espacial Internacional, usted habrá consolidado las herramientas teóricas para:

1. Analizar la crisis logística orbital surgida tras la retirada del Transbordador Espacial de la NASA y la subsiguiente dependencia temporal del sistema Soyuz.
2. Explicar las diferencias del modelo de contratación comercial adoptado por la NASA frente a los sistemas de desarrollo aeroespacial estatales tradicionales.
3. Describir los componentes de seguridad e ingeniería de la cápsula Dragon, detallando el funcionamiento del escudo térmico PICA-X y los motores hipergólicos SuperDraco.
4. Comprender la mecánica de las maniobras de aproximación autónoma, diferenciando las funciones de los sensores láser DragonEye y los sistemas de acoplamiento internacional directo (IDA).
5. Valorar la importancia científica de la capacidad de retorno de carga, argumentando cómo el amerizaje seguro de muestras biológicas impulsa la investigación médica en microgravedad.
6. Interpretar la evolución del diseño de interfaces en cabinas aeroespaciales, ponderando la simplificación gráfica de las pantallas táctiles frente a los paneles analógicos clásicos.

Referencias bibliográficas

• Kramer, H. J. (2014). Observation of the Earth and Its Environment: Survey of Missions and Sensors. Springer Science & Business Media.
• NASA. (2020). Commercial Crew Program: International Space Station Flight Safety and Logistics Integration Report. NASA Public Information Office.
• Seedhouse, E. (2015). SpaceX: Making Commercial Spaceflight a Reality. Springer International Publishing.
