Techo Hammerbeam: historia y ejemplos

Techo de vigas de martillo

Es probable que el nombre no le resulte familiar y suene un poco extraño, aunque es probable que haya visto este tipo de techo antes. Apareciendo en películas y libros de texto de historia relacionados con la historia inglesa o incluso en obras de arte góticas, los eventos debajo del techo siempre parecen captar la atención en lugar de que alguien señale el nombre de estilo del hermoso techo abovedado que descansa estoicamente sobre la acción y agrega ambiente. de la escena.

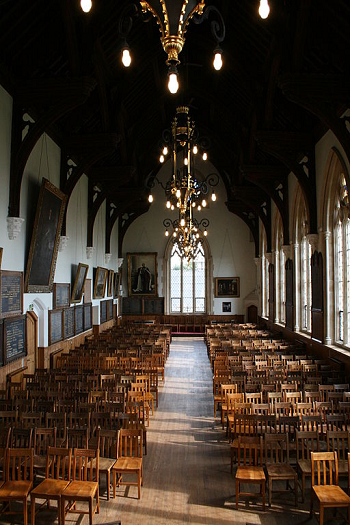

Dentro del Gran Salón, Victoria College, Jersey

Lección rápida de vocabulario

Para comprender mejor el diseño de un techo con vigas de martillo, primero debemos definir algunos términos de techado como base para explicaciones posteriores.

• Viga : esta es una viga inclinada colocada en ángulo con las paredes verticales y proporciona un marco para que el techo descanse. El material del techo se coloca sobre estas vigas y el balandro de la viga determina la inclinación del techo.
• Viga de amarre : esta es una viga colocada horizontalmente en la base de las vigas. Conecta la parte inferior de una viga a la parte inferior de la viga correspondiente en el otro lado del techo. Esto asegura que las vigas permanezcan en su lugar y no se separen del peso de los materiales del techo, cargas de nieve o gravedad. Sin la viga de unión, un techo se derrumbaría por el desplazamiento de las vigas.

Ingenio arquitectónico inglés

El arquitecto inglés parecía tener afinidad por los techos de madera abierta , en los que las vigas de apoyo no necesitan ir directamente a través del techo, cortando el espacio entre la habitación y el techo. El techo de vigas de martillo es el logro supremo de la arquitectura gótica inglesa y el diseño de techos de madera abierta. Utiliza postes reforzados, que se curvan ligeramente hacia afuera de la pared, para soportar el peso de vigas cortas que solo sobresalen de la pared un poco. Los postes curvos se denominan tirantes de martillo mientras que las vigas, llamadas vigas de martillo, se puede comparar con los extremos restantes de una viga de amarre si se corta la parte central. El peso del techo y las vigas descansa sobre la viga del martillo y sus soportes, transfiriendo la carga lo más bajo posible.

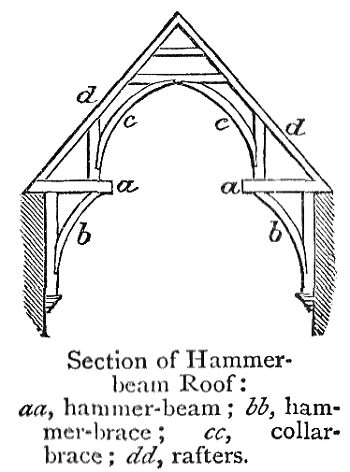

Diagrama del techo de vigas de martillo

A menudo, una viga curva, llamada viga de collar, también descansa sobre la viga de martillo para agregar soporte adicional con un toque decorativo para el espacio más grande. Además del elemento decorativo, el trabajo de madera ornamentado a menudo llenaba el espacio entre las vigas y la viga del cuello, mientras que los extremos de las vigas de martillo estaban adornados con tallas decorativas y esculturas. Estructuralmente, el techo con vigas de martillo también permite que las habitaciones sean mucho más amplias sin interrumpir el espacio con pilares de soporte.

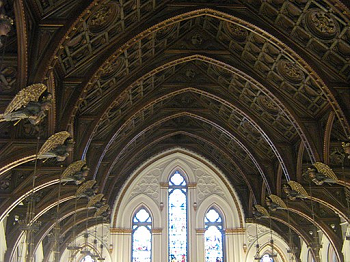

Santa María

Historia de Hammer Beam

Los techos de vigas de martillo no aparecieron en uso general hasta el siglo XV. Sin embargo, las obras anteriores aparecieron como 1290-1310 d.C. (rango de fechas dadas para la construcción) con el Salón de los Peregrinos en la Catedral de Winchester, el uso más antiguo conocido, que aún se mantiene en pie, de un techo con vigas de martillo. El primer ejemplo más famoso; sin embargo, es Westminster Hall, uno de los edificios más antiguos de la finca del Parlamento en Inglaterra. Pero en 1399 d.C.

Salón de peregrinos en la catedral de Winchester

Las fechas de construcción del Salón de los Peregrinos en el complejo de la Catedral de Winchester van desde 1290 d.C. hasta 1310 d.C. Durante este tiempo, el Priorato de St. Swithun creó una casa de huéspedes para la gran cantidad de visitantes que viajaban a la Catedral de Winchester cada año. El techo de vigas de martillo más antiguo que quedaba presentaba cabezas talladas en cada viga de martillo y se rumoreaba que una era el rey Eduardo II. Hoy en día, la sala es parte de la escuela del Peregrino, una escuela preparatoria para niños, y alberga un escenario para asambleas escolares, representaciones teatrales y conciertos.

Salón de Westminster

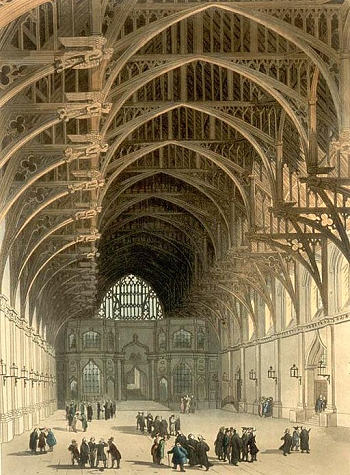

Ilustración de Westminster Hall

Aunque no es el primer techo con vigas de martillo en Inglaterra, Westminster Hall tiene la corona del techo de madera medieval más grande del norte de Europa. Debe su extensión a los beneficios de su diseño al soportar un techo cubierto de plomo que pesa 176 toneladas. Encargado por Ricardo II, mide 68 pies de ancho por 240 pies de largo. El albañil principal del rey, Henry Yevele, construyó el proyecto con la ayuda del carpintero Hugh Herland. A Yevele también se le atribuye la construcción de la Torre de Londres, la Torre Jewel, la Abadía de Westminster y la Catedral de Canterbury.

El edificio más antiguo de Parliament Estate, sobrevivió a incendios, negligencia y bombardeos durante la Segunda Guerra Mundial. Durante su vida, el salón celebró banquetes de coronación y banquetes para los jefes de estado visitantes, debates parlamentarios y un tribunal de justicia. De hecho, el juicio del rey Carlos I, que terminó con su ejecución, se celebró en Westminster Hall.

Resumen de la lección

El diseño del techo con vigas de martillo sigue siendo uno de los logros más importantes de Inglaterra en la arquitectura de techos de madera abierta , con vigas de martillo que solo sobresalen de la pared unos pocos pies en lugar de cruzar toda la habitación como una viga de amarre . Las vigas que sostienen el techo se conectan a la viga del martillo que está soportada por una abrazadera de martillo curvada .

A menudo, las vigas de martillo correspondientes están conectadas por una viga de collar , una pieza curvada hacia arriba que también ayuda a distribuir el peso del techo. Muy ornamentado, este estilo de construcción de vigas presenta esculturas y carpintería ornamentada. El techo de vigas de martillo más antiguo que queda se encuentra en Pilgrims ‘Hall, parte del complejo de la catedral de Winchester, mientras que el techo de vigas de martillo más grande aparece en Westminster Hall en el Complejo del Parlamento de Londres.
