Fondos en trusses
¿Estás sentado en una habitación que está seca en este momento? ¿Tienes las luces encendidas y suena música? ¿Está sentado en una silla que se envió a todo el país? Si es así, se está beneficiando del uso de trusses. La humilde celosía es una parte integral de nuestro mundo, y los muchos tipos de celosías se utilizan para estabilizar nuestros techos, para salvar ríos y cañones, y para erigir edificios y estructuras que puedan resistir el cambio de peso, el viento y la nieve para que lo hagan. no colapsar. Como veremos, ¡el truss es una estructura clave para la construcción!
Definición de truss

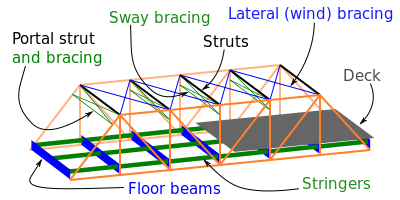

Un truss es una estructura que aprovecha la estabilidad geométrica inherente del triángulo para distribuir uniformemente el peso y manejar los cambios de tensión y compresión. La celosía utiliza una red de triángulos que se unen de modo que se aplique presión y tensión en los puntos de las esquinas de cada triángulo para aprovechar su estabilidad para soportar una estructura. Al conectar una serie de cerchas juntas, una enorme cantidad de peso se puede transferir de manera segura a vigas de carga, paredes o directamente al suelo. En el diagrama, los triángulos usados en el puente están construidos para hacer frente al viento lateral. La fuerza desigual que el puente recibe del viento se distribuye de forma segura mediante la estabilidad del diseño de la armadura.
 |
Tipos y diseños de cerchas
Más allá del uso de formas triangulares para dar estabilidad al truss, no existe un diseño específico que determine el aspecto de un truss. El diseño de un truss está realmente determinado por cómo y para qué se utiliza el truss. Si la celosía se utiliza en edificios o torres, entonces la celosía está diseñada para hacer frente a las tensiones cambiantes que el edificio puede enfrentar, debido al viento y el clima, o para llevar el peso de manera uniforme y segura a los cimientos. Por el contrario, una armadura utilizada en un puente utilizará patrones triangulares para garantizar que la tensión de un tren o automóvil se distribuya de manera segura a las columnas o al terreno. Si bien hay muchas aplicaciones de la armadura, desde productos hasta arquitectura, se utilizan con mayor frecuencia en techos, puentes y torres.
Las armaduras de techo se utilizan con frecuencia en la construcción de techos inclinados para estabilizar el peso cambiante al que están sujetos durante su vida útil. El techo bajo el que está sentado en este momento puede estar sujeto a la nieve que se amontona encima o al viento que lo golpea desde una dirección u otra. La cercha se asegura de que las fuerzas cambiantes que puede encontrar el techo, conocidas por los arquitectos como carga viva , no harán que se mueva o colapse.
 |

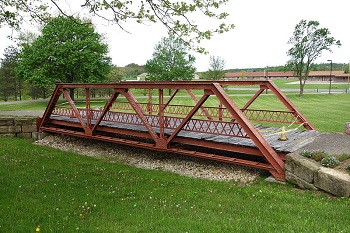

La construcción de ferrocarriles, carreteras para automóviles de reciente desarrollo y trenes de campo traviesa significa que los ingenieros tienen que hacer más que simplemente trazar vías o pavimentar carreteras. Warren Truss utiliza el patrón de repetición en ‘v’ en la imagen para asegurarse de que el peso aplicado al puente se distribuya uniformemente a los anclajes o torres, y sea rápido y fácil de construir. Otro truss común utilizado en puentes es el Pratt Truss. El patrón de esta armadura cambia en el medio del puente y tiene una estructura en ‘z’. El Pratt Truss permite al constructor hacer un puente más ligero, aunque está limitado en la longitud que puede atravesar.
5 Casos reales de éxito en diseño Neuromarketing
El truss se usa con frecuencia en la construcción de torres, y puede ver muchas estructuras de truss cada vez que conduce por líneas eléctricas de alto voltaje. El truss también se ha utilizado por su atractivo estético, así como por su utilidad. Uno de los ejemplos más famosos, la Torre Eiffel, se realizó para la Exposición Universal de 1889 en París. Se utilizaron cerchas para conectar las patas a la propia torre para garantizar que la estructura distribuyera el peso que soportaría sobre las patas. Las cerchas también evitaron que la torre se torciera o colapsara.
Resumen de la lección
Hemos visto en esta lección que el truss es un diseño versátil que permite que las estructuras transfieran peso de manera segura a sus cimientos y anclajes. La cercha es un componente clave que nos mantiene secos bajo nuestros techos y permite que los trenes crucen ríos y cañones, además de proteger los edificios de las cargas vivas , que son lo que los arquitectos llaman las fuerzas cambiantes que pueden encontrar los techos. Las cerchas también son clave en la construcción de torres que transportan energía, señales de radio y permiten que los edificios muevan el peso sobre sus cimientos.
