Vigas de grado, muelle y zócalo en el diseño de cimientos

Publicado el 7 octubre, 2020

Los cimientos necesitan buenas calificaciones

Queremos que nuestros hogares estén secos y seguros. Para los constructores, garantizar que una estructura tenga estas cualidades comienza desde el principio.

Cuando se está planificando un nuevo edificio, se le da mucha importancia a los cimientos o la estructura que sostiene una casa u otro edificio en la parte superior. Una base puede ser profunda o superficial, pero de cualquier manera es una capa de inicio importante para una estructura. Soporta el peso de un edificio y transmite ese peso al suelo. Una buena base ayuda a que un edificio se mantenga erguido durante mucho tiempo.

Por supuesto, es importante para proteger la base, y aquí es donde entra en grado. El término grado significa la pendiente de la tierra hacia abajo y fuera de la base de una estructura donde se encuentra la base. Imagine la base de su casa asentada sobre una colina baja y plana. Desea que la tierra se aleje un poco cuesta abajo de los cimientos de su casa.

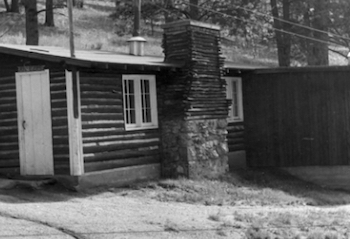

Observe cómo el suelo se inclina hacia abajo en la base de esta estructura.
grado en una fundación

Este grado inclinado es importante para mantener la integridad de la base. ¿Por qué? El grado aprovecha la gravedad para ayudar a mantener seca la base. El agua de lluvia y la nieve derretida se alejarán siguiendo la pendiente en lugar de filtrarse hacia los cimientos. Si bien hay muchas opiniones sobre el mejor grado, una recomendación básica para un grado adecuado alrededor de una base es una pendiente cuesta abajo de seis pulgadas que cubra los primeros diez pies de tierra alrededor de la base de una estructura.

Muelles y vigas de zócalo

Una vez que haya determinado que su sitio de construcción tiene el grado adecuado, el siguiente paso es construir los cimientos. El diseño de una buena base tiene en cuenta dónde se ubicará el edificio y cómo garantizar mejor que se mantenga a largo plazo.

En proyectos de construcción donde se requiere una base sólida, el diseño de la base puede incluir pilares que se anclarán en el suelo. En arquitectura, un muelle es un soporte de carga vertical grande, a menudo hecho de hormigón armado. Se clava en el suelo para ayudar a sostener la estructura de arriba. Cuando los pilares están en su lugar, las estructuras de soporte horizontales llamadas vigas se pueden colocar encima de ellos.

Aquí es donde las cosas se ponen un poco técnicas. El área donde la parte superior de los pilares se conecta a la superestructura , o parte del edificio que se eleva por encima del nivel de los cimientos, se llama zócalo . A nivel del zócalo, se construye una primera viga horizontal, o serie de vigas. Estas vigas se denominan vigas de zócalo porque se asientan al nivel del zócalo de la planta baja. Sirven como un lazo y se extienden a lo largo de la parte superior de los pilares. Las vigas del zócalo suelen estar un poco más altas que el nivel del suelo, porque desea que la base del primer piso de su estructura sea un poco más alta que el suelo a su alrededor. Las vigas del zócalo tomarán la carga de los muros construidos sobre ellas.

Así que ahora sabe un poco más sobre los cimientos y cómo se construyen. La próxima vez que tenga la oportunidad, baje a su sótano para ver cómo se construyó su casa. O tómese un momento para observar a las personas que trabajan en un nuevo sitio de construcción. ¿Puede saber si están nivelando el terreno o instalando pilares? ¿Puedes identificar una viga de zócalo?

Resumen de la lección

Un cimiento es la capa base importante de un edificio y soporta toda la estructura por encima de él. Para asegurar una base sólida y seca, la tierra a su alrededor debe tener un grado. Un grado es tierra ligeramente inclinada hacia abajo y lejos de los cimientos de una estructura. El grado permite que la gravedad se lleve el agua de lluvia para que no se filtre en los cimientos.

Algunos cimientos se construyen con pilares , estructuras de soporte verticales clavadas en el suelo para soportar el peso de un edificio. Un método para luego construir el edificio de arriba es usar vigas horizontales a través de los pilares. El área donde las cimas de los pilares se conectan a la superestructura , o la parte del edificio que se eleva sobre los cimientos, se llama zócalo , y es donde se colocan las primeras vigas o serie de vigas. Estas vigas se denominan vigas de zócalo porque se encuentran al nivel del zócalo de la planta baja.
