Aceleradores de partículas: historia, tipos y usos

El acelerador de partículas es un instrumento científico complejo de gran envergadura que utiliza campos electromagnéticos acoplados para propulsar partículas elementales con carga eléctrica —tales como protones, electrones o iones pesados— a velocidades cercanas a la de la luz (c). Estas estructuras actúan como colisionadores de alta energía o como fuentes de radiación sincrotrón, permitiendo investigar la composición íntima de la materia, sintetizar nuevos elementos y desarrollar tratamientos oncológicos avanzados mediante haces de radiación localizada.

¿Qué es un acelerador de partículas?

Un acelerador de partículas es un equipo tecnológico de alta precisión que utiliza campos eléctricos y magnéticos para proyectar partículas subatómicas a altas velocidades, confinándolas en haces estrechos y estables. A menudo, esas partículas cargadas chocarán entre sí, o contra un blanco estático, como parte de los experimentos de física fundamental de altas energías. Este proceso destructivo permite romper los componentes del núcleo atómico y liberar partículas secundarias, lo que nos permite aprender más sobre las leyes físicas que gobiernan las interacciones fundamentales del universo.

Sin embargo, el uso de estos dispositivos no se limita al ámbito de la física teórica. En la medicina contemporánea, los aceleradores compactos se utilizan de forma regular para la terapia de partículas (como la hadronterapia y la protonterapia) para tratar el cáncer, destruyendo tumores profundos con un daño mínimo al tejido sano circundante. Asimismo, operan como fuentes de luz de alta intensidad en el estudio de la física de la materia condensada, la cristalografía de proteínas y la ciencia de materiales avanzados.

Historia de los aceleradores de partículas

En 1930, los físicos John Cockcroft y Ernest Walton construyeron en el Laboratorio Cavendish de Cambridge un transformador multiplicador de voltaje capaz de alcanzar los 200.000 voltios. Con este dispositivo, aceleraron protones a lo largo de una línea recta dentro de un tubo de vacío para probar un fenómeno de la mecánica cuántica conocido como el túnel de Gamow. Este fenómeno describe cómo una partícula puede atravesar una barrera de energía potencial electrostática que, según las leyes de la física clásica, sería totalmente insuperable. Este rudimentario montaje experimental constituyó el primer acelerador de partículas de la historia.

Aunque el principio mecánico era correcto, su intento inicial de observar el fenómeno de transmutación nuclear a bajas energías no ofreció los resultados esperados, lo que les llevó a concluir que se necesitaría un acelerador de mayor energía y voltaje para romper la barrera de repulsión coulombiana de los núcleos atómicos. En 1932, tras elevar la potencia de su multiplicador a casi 700.000 voltios, lograron desintegrar un núcleo de litio tras bombardearlo con protones, un hito histórico que les valió el Premio Nobel de Física en 1951. Cockcroft y Walton trabajaron codo a codo en estas investigaciones con otro físico famoso: Ernest Rutherford (quien aparece en el centro de los registros fotográficos de la época supervisando el proyecto). Así comenzó la búsqueda internacional de energías cada vez más elevadas para desentrañar el átomo, una carrera tecnológica que continúa hasta el día de hoy.

Aceleradores electrostáticos

Los primeros aceleradores de partículas de la historia fueron todos aceleradores electrostáticos. Estos son sistemas de aceleración que simplemente usan un campo eléctrico estático y continuo en el tiempo (corriente continua o CC) para aumentar la velocidad de una partícula cargada. El principio de funcionamiento se basa en la Ley de Coulomb: los opuestos se atraen y las cargas iguales se repelen. Por lo tanto, en el interior de un tubo de vacío, una partícula con carga negativa (como un electrón) será fuertemente atraída hacia una placa cargada positivamente (ánodo), mientras que una partícula positiva (como un protón) será atraída a una placa cargada negativamente (cátodo).

Si bien este tipo de acelerador de partículas es barato de construir, mecánicamente simple y muy útil para aplicaciones industriales de baja energía —como la implantación de iones en la fabricación de microchips—, tienden a no usarse en los experimentos modernos de física de partículas elementales. Esto se debe a que están estrictamente limitados en la cantidad máxima de energía cinética que pueden transferir a una partícula.

Para otorgar más velocidad a una partícula en un sistema electrostático, es obligatorio aumentar la diferencia de potencial (voltaje). Una vez que se alcanza cierta energía crítica, el voltaje aplicado en la terminal es tan peligrosamente alto que los componentes aislantes del equipo experimentan un fenómeno físico destructivo conocido como falla eléctrica. La falla eléctrica ocurre cuando el aire o los materiales que normalmente actúan como aislantes se ionizan debido a la intensidad del campo, convirtiéndose en conductores eléctricos. Esto produce una violenta descarga en forma de arco eléctrico (un rayo artificial) que interrumpe la estabilidad del sistema e impide que el acelerador de partículas funcione correctamente.

Campo oscilante

Para superar la barrera física de la falla eléctrica impuesta por los altos voltajes continuos, los ingenieros desarrollaron un método revolucionario. Un tipo más moderno de acelerador de partículas se llama acelerador de campo oscilante o de radiofrecuencia (RF). Estos incluyen los diseños de aceleradores lineales, los ciclotrones y los sincrotrones. Los aceleradores de campo oscilante funcionan aplicando voltajes alternos significativamente más pequeños que oscilan en dirección a frecuencias de radio muy elevadas (alimentación de corriente alterna o CA), eliminando la necesidad de acumular millones de voltios en un solo punto del espacio.

La mecánica de este sistema es similar a empujar a un niño en un columpio en el momento exacto para aumentar su altura de forma progresiva. El dispositivo se compone de una serie de tubos cilíndricos conductores (llamados tubos de deriva) alineados dentro de una cámara de vacío. Cuando una partícula cargada es atraída y se acerca a una de las placas o tubos, el voltaje del sistema se invierte de manera sincronizada. Cuando la partícula llega al extremo del tubo, pasa a través de un orificio central y sale por el otro lado.

A medida que atraviesa el orificio y entra en el espacio intermedio, la carga eléctrica de las estructuras cambia de polaridad, de modo que la partícula es repelida por el tubo que acaba de abandonar y atraída con fuerza por la placa o tubo del lado opuesto. Este proceso se repite sucesivamente a lo largo de un gran número de placas y etapas de aceleración, con oscilaciones electromagnéticas calculadas al milisegundo, hasta que la partícula alcanza la velocidad de diseño deseada sin haber sometido al equipo a voltajes estáticos insostenibles.

Ciclotrones, sincrotrones y aceleradores lineales

Los aceleradores de campo oscilante se pueden configurar de varias formas geométricas e ingenieriles según los objetivos del estudio y el presupuesto del laboratorio. Se pueden configurar en una línea recta perfecta, en cuyo caso se denominan aceleradores lineales (o linacs). O bien, se pueden configurar en un formato geométrico circular, como es el caso específico de los ciclotrones y los sincrotrones.

El beneficio inmediato de los aceleradores de partículas circulares es la optimización del espacio: al hacer que las partículas giren repetidamente por el mismo circuito, estas pasan miles de veces por las mismas cavidades de aceleración de radiofrecuencia, ocupando menos espacio físico en la superficie para una determinada cantidad de aceleración final en comparación con un linac de kilómetros de longitud. Las desventajas de este diseño circular incluyen el hecho de que se necesita un gran imán (o un conjunto masivo de ellos) para generar campos magnéticos perpendiculares que doblen la trayectoria de las partículas y las mantengan en movimiento en un círculo.

Además, las leyes de la electrodinámica clásica estipulan que toda partícula cargada que se mueve en una trayectoria curva experimenta una aceleración centrípeta y, por ende, produce radiación de sincrotrón. Esta emisión de luz actúa como una pérdida neta de energía, una fuerza de frenado electromagnético que lucha contra los intentos de los científicos de dar más energía cinética a la partícula, limitando el rendimiento en anillos de radio pequeño.

El Ciclotrón y la barrera relativista

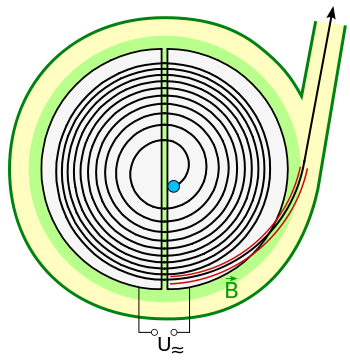

El ciclotrón fue el primer acelerador circular de la historia, inventado por Ernest Lawrence en 1932. Utilizaba un diseño simple hecho de dos placas huecas de cobre en forma de letra «D» (denominadas «dees»), colocadas dentro de una cámara de vacío situada entre los polos de un imán grande y fijo.

En un ciclotrón, las partículas cargadas se inyectan en el centro del dispositivo. El campo magnético constante las obliga a moverse en trayectorias circulares, mientras que un campo eléctrico alterno entre las placas «D» las acelera cada vez que cruzan el espacio intermedio. A medida que la partícula gana velocidad, el radio de su órbita aumenta, haciéndola girar en una espiral hacia afuera hasta que alcanza una abertura en el borde exterior y sale del acelerador para impactar contra el objetivo.

No obstante, los ciclotrones tradicionales están limitados por los efectos de la relatividad especial de Einstein: a medida que aumenta la energía de la partícula a velocidades cercanas a la de la luz (c), la masa relativista de la partícula comienza a aumentar de forma notable. Este incremento de masa altera la frecuencia de giro de la partícula, provocando que se desincronice respecto a las oscilaciones del campo eléctrico de las placas. Dado que los ciclotrones convencionales tienen un campo magnético constante e invariable en el tiempo, no hay forma de ajustar el sistema para compensar este desfase relativista, limitando su uso a energías moderadas.

El Sincrotrón: La escala de los colosos

Los sincrotrones carecen de las limitaciones de desincronización de los ciclotrones y, por lo tanto, tienen la capacidad de funcionar con energías de colisión mucho más altas. Estos dispositivos mueven las partículas en un gran bucle o anillo cerrado e intentan mantener a la partícula en un radio orbital constante y predeterminado, en lugar de permitir que gire en una espiral libre hacia afuera.

Esto se logra mediante una sincronización en tiempo real: a medida que la velocidad y la masa relativista de las partículas aumentan debido al impulso de las cavidades de radiofrecuencia, la fuerza del campo magnético de los electroimanes que rodean el anillo se incrementa de forma proporcional para mantener el radio constante. Para ello, utilizan electroimanes ajustables y dipolos de alta precisión en lugar de imanes de campo fijo.

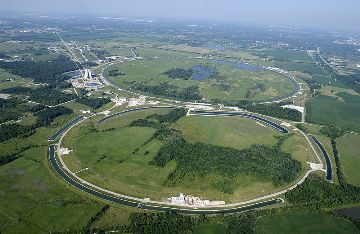

Debido a la necesidad de minimizar las pérdidas por radiación de sincrotrón en curvas cerradas, los sincrotrones modernos pueden ser estructuras enormes que alcanzan perímetros de hasta decenas de kilómetros, como el Gran Colisionador de Hadrones (LHC) dirigido por el CERN en la frontera franco-suiza, o el sincrotrón del Laboratorio Nacional del Acelerador Fermilab en Batavia, Illinois.

Descubrimientos

Muchas de las partículas subatómicas fundamentales descritas en el Modelo Estándar de la física cuántica se descubrieron de forma empírica como producto de colisiones de alta energía controladas en aceleradores de partículas. Elementos como los quarks (los bloques que componen los protones y neutrones), los leptones y los bosones de la fuerza débil requirieron de estas colosales herramientas para ser detectados y estudiados de forma aislada.

Más recientemente, en el año 2012, el descubrimiento del célebre bosón de Higgs —la partícula asociada al campo que confiere masa al resto de las partículas elementales— ocurrió en el CERN antes mencionado, el sistema de aceleración de partículas más grande, complejo y famoso del mundo.

A medida que avanza la física teórica y surgen nuevas interrogantes sobre la naturaleza íntima de la materia, la necesidad de diseñar y construir aceleradores de partículas de energía cada vez más alta solo aumentará. Estos instrumentos nos permiten investigar no solo la estructura íntima de los átomos, sino también reproducir las condiciones térmicas y energéticas densas que imperaron en las primeras fracciones de segundo de la historia de nuestro universo, permitiéndonos comprender cómo funciona el cosmos en su nivel más fundamental.

Resumen de la lección

Los aceleradores de partículas utilizan combinaciones precisas de campos eléctricos y magnéticos para proyectar haces de partículas cargadas a velocidades extremadamente altas. Los tres tipos de diseño más comunes en la física aplicada son los aceleradores lineales, los ciclotrones y los sincrotrones. Los aceleradores lineales tienen las menores limitaciones de pérdida energética por radiación pero ocupan extensiones de espacio físico considerables. Los ciclotrones son diseños más compactos pero sufren limitaciones severas tanto por la radiación que producen como por el desfase temporal en la energía que se puede alcanzar debido al aumento de masa relativista determinado por la relatividad. Finalmente, los sincrotrones son círculos gigantescos equipados con electroimanes ajustables que evitan de forma exitosa los problemas operativos de los ciclotrones al sincronizar el campo magnético con la velocidad de la partícula.

Gracias al desarrollo tecnológico de los aceleradores de partículas, la comunidad científica internacional ha descubierto una gran variedad de partículas subatómicas fundamentales, consolidando la estructura del Modelo Estándar de la física. Cada partícula fundamental registrada en este modelo teórico ha sido verificada y estudiada gracias a la existencia de estas herramientas, permitiéndonos tener un manejo riguroco y preciso de los componentes fundamentales que dan forma al universo material.
