La caja de fusibles, también conocida como panel de fusibles, es uno de los componentes más importantes del sistema eléctrico de cualquier vehículo. Aunque a menudo pasa desapercibida, cumple una función crítica: proteger los circuitos eléctricos del automóvil ante posibles sobrecargas y cortocircuitos. Sin su correcta operación, sistemas vitales como las luces, el sistema de arranque, los inyectores o incluso la ECU podrían verse comprometidos, provocando fallos mecánicos o incluso accidentes.
En este artículo explicaremos de manera detallada qué es una caja de fusibles, cómo funciona, cuáles son sus principales características y por qué es un elemento indispensable en cualquier motor moderno.
¿Qué es una caja de fusibles?

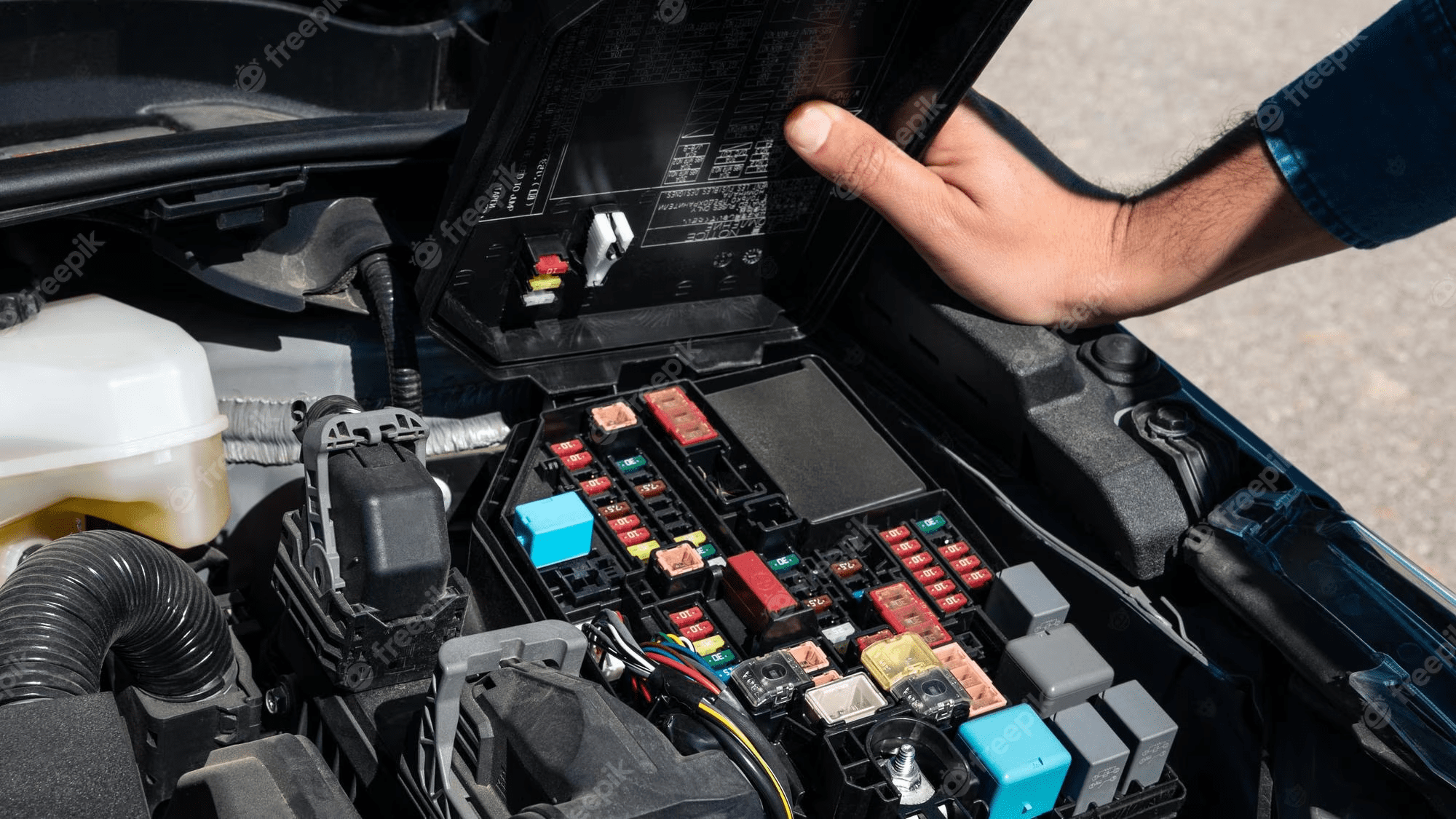

La caja de fusibles es un conjunto de fusibles eléctricos organizados dentro de un panel que se encuentra generalmente en el compartimento del motor o debajo del tablero del vehículo. Su objetivo es proteger los circuitos eléctricos del automóvil. Cada fusible está diseñado para soportar una cierta cantidad de corriente; si la corriente excede este límite, el fusible se funde y corta el flujo eléctrico, evitando daños mayores a otros componentes.
Los fusibles actúan como un punto de seguridad. Su principio de funcionamiento se basa en un hilo conductor de bajo punto de fusión que se rompe automáticamente cuando la corriente supera el límite seguro. Esto impide que los cables o componentes eléctricos se sobrecalienten, lo que podría provocar incendios o fallos críticos en el sistema eléctrico.
Ubicación de la caja de fusibles
Dependiendo del diseño del vehículo, una caja de fusibles puede encontrarse en diferentes lugares:
Amortiguadores (Vehículo): Qué son, Características y Funcionamiento
- Compartimento del motor: Esta ubicación protege los circuitos más relacionados con el motor y los sistemas críticos como la bomba de combustible, el alternador, el sistema de encendido y los inyectores.
- Interior del vehículo: Generalmente debajo del tablero, protege circuitos como luces interiores, sistema de audio, ventanas eléctricas y sistemas de confort.
- Cajas adicionales: Algunos vehículos modernos incluyen cajas de fusibles auxiliares en las puertas, maletero o cerca de la batería, para proteger sistemas eléctricos secundarios.
Conocer la ubicación exacta de la caja de fusibles es fundamental para el diagnóstico y mantenimiento del vehículo. Los manuales del propietario siempre indican el diagrama de cada fusible y su función.
Función de la caja de fusibles
La función principal de la caja de fusibles es proteger el sistema eléctrico ante sobrecargas y cortocircuitos, pero sus funciones se pueden desglosar en varias áreas clave:
Protección de circuitos eléctricos
Cada fusible está calibrado para un valor de corriente específico. Por ejemplo, un fusible de 10 amperios protege un circuito que no debería exceder esa intensidad. Si por alguna razón, como un cortocircuito o un consumo excesivo, la corriente supera ese límite, el fusible se funde y corta el paso de electricidad, evitando que otros componentes sufran daños graves.
Seguridad del vehículo y de los ocupantes
Un fallo eléctrico puede ser peligroso, no solo para el motor, sino para la seguridad de los ocupantes. Los sistemas de iluminación, frenos ABS, airbags y sistemas de dirección asistida dependen de la electricidad. La caja de fusibles asegura que estos sistemas no se vean comprometidos por un exceso de corriente.
Distribución organizada de la energía eléctrica
La caja de fusibles también permite una distribución ordenada de la electricidad desde la batería hacia todos los sistemas del vehículo. Esto facilita la localización de fallos y simplifica las reparaciones, ya que cada fusible protege un circuito específico y es fácil de identificar y reemplazar.
Cómo Purgar el Líquido de Freno de un Vehículo: Guía Completa
Componentes principales de la caja de fusibles
Aunque puede variar según el fabricante, la caja de fusibles generalmente contiene los siguientes componentes:
Fusibles
Son los elementos principales. Existen varios tipos:
- Fusibles de vidrio o cerámica: Los más tradicionales, visibles y fáciles de reemplazar.
- Fusibles tipo cuchilla (Blade): Comunes en vehículos modernos, fáciles de identificar por su color y amperaje.
- Fusibles de lámina o fusibles automotrices inteligentes: Incluyen sistemas que permiten la reconexión automática o indican el fallo mediante luces.
Relés
Algunas cajas de fusibles incluyen relés, que son interruptores controlados eléctricamente. Estos permiten que un circuito de bajo voltaje controle otro de mayor voltaje, protegiendo tanto al circuito como al fusible.
Terminales y soportes
Los fusibles se insertan en terminales metálicos que aseguran la conexión con los cables del vehículo. Estos soportes deben garantizar una buena conductividad y resistencia al calor generado por el paso de corriente.
Características de la caja de fusibles
Las principales características que definen una caja de fusibles eficiente son:
Cómo Purgar el Radiador de un Vehículo: Guía Completa
Capacidad de amperaje
Cada fusible tiene un valor nominal de amperios, y la caja debe estar diseñada para soportar la corriente total del sistema eléctrico sin sobrecalentarse.
Protección térmica y mecánica
La caja debe resistir las altas temperaturas del compartimento del motor y proteger los fusibles de vibraciones y golpes. Por eso, muchas están fabricadas en plásticos resistentes a altas temperaturas y cuentan con cubiertas que evitan la entrada de polvo y humedad.
Facilidad de mantenimiento
Una buena caja de fusibles incluye diagramas claros y un acceso fácil para que los mecánicos y conductores puedan reemplazar fusibles sin desmontar partes complejas del vehículo.
Compatibilidad y modularidad
Los vehículos modernos requieren cajas de fusibles modulares, capaces de adaptarse a diferentes modelos y configuraciones de sistemas eléctricos. Esto permite cambios rápidos en la instalación y facilita la fabricación en serie de los automóviles.
Cómo funciona la caja de fusibles
El funcionamiento de una caja de fusibles es relativamente simple pero crucial:
- La batería proporciona energía eléctrica que fluye hacia la caja de fusibles.
- Cada fusible dirige la corriente hacia un circuito específico, como luces, sistema de inyección o ventiladores.
- Si la corriente excede el límite del fusible, este se funde, interrumpiendo el circuito y protegiendo el sistema eléctrico.
- Una vez reemplazado el fusible, el circuito vuelve a funcionar normalmente.
Este principio simple es la base de la seguridad eléctrica en los automóviles, y su correcta implementación puede prevenir daños costosos y peligrosos.
Tipos de fusibles según su función
La caja de fusibles puede contener fusibles que cumplen funciones específicas según el tipo de circuito que protegen:
- Fusibles de baja corriente: Para sistemas electrónicos sensibles, como la ECU, sensores o indicadores del tablero.
- Fusibles de media corriente: Para componentes como luces, radio o ventiladores.
- Fusibles de alta corriente: Para sistemas que consumen mucha energía, como la bomba de combustible, el motor de arranque o el alternador.
Señales de problemas en la caja de fusibles
Algunos indicadores de que la caja de fusibles puede estar fallando incluyen:
- Fusibles que se funden repetidamente.
- Problemas eléctricos intermitentes (luces que parpadean, ventanas que no suben o bajan).
- Olores a quemado cerca del compartimento de la caja de fusibles.
- Daños visibles en el panel de fusibles, como plástico derretido o corrosión en los terminales.
Detectar estos problemas a tiempo puede evitar daños mayores y costosos en el sistema eléctrico del vehículo.
Mantenimiento de la caja de fusibles
Para mantener la caja de fusibles en buen estado se recomienda:
- Revisar periódicamente los fusibles y reemplazar los fundidos.
- Limpiar los terminales para evitar corrosión.
- Evitar la exposición a humedad y suciedad.
- Verificar la compatibilidad del fusible de reemplazo (mismo amperaje y tipo).
Un mantenimiento preventivo asegura que los sistemas eléctricos del vehículo funcionen correctamente y prolonga la vida útil de la caja de fusibles.
Innovaciones en cajas de fusibles modernas
En los vehículos actuales, la caja de fusibles ha evolucionado para integrar tecnología inteligente:
- Fusibles electrónicos con monitoreo digital que informan fallos directamente en el tablero.
- Relés integrados con control de corriente ajustable.
- Diseños modulares que facilitan la ampliación del sistema eléctrico sin comprometer la seguridad.
Estas innovaciones aumentan la confiabilidad del sistema eléctrico y reducen los riesgos de fallos inesperados.
Conclusión
La caja de fusibles es un componente fundamental del motor y de todo vehículo moderno. Aunque no siempre recibe la atención que merece, su función de proteger los sistemas eléctricos y garantizar la seguridad de los ocupantes es crítica. Conocer su ubicación, funcionamiento y mantenimiento básico puede evitar fallos graves y costosos, asegurando que el vehículo funcione de manera eficiente y segura.
El avance hacia cajas de fusibles inteligentes y modulares demuestra que incluso un componente tradicional puede evolucionar para satisfacer las necesidades de los automóviles modernos, integrando seguridad, eficiencia y facilidad de mantenimiento.
En definitiva, la caja de fusibles es el guardián silencioso del sistema eléctrico, un componente que, aunque discreto, es indispensable para la confiabilidad y seguridad de cualquier vehículo.
