El embrague es un componente esencial dentro del sistema de transmisión de un vehículo. Su papel es fundamental para garantizar la correcta interacción entre el motor y la caja de cambios, permitiendo que el conductor controle el movimiento del vehículo de manera eficiente y segura. En este artículo, abordaremos en detalle qué es el embrague, cómo funciona, sus principales características y su importancia dentro del motor, con el objetivo de brindar al lector una comprensión completa y práctica.
Introducción al embrague
Cuando hablamos de un automóvil, solemos centrarnos en el motor o en la carrocería, pero existen componentes menos visibles que resultan imprescindibles para el funcionamiento correcto del vehículo. Uno de ellos es el embrague. Sin este mecanismo, sería imposible cambiar de marchas sin dañar el motor o la transmisión, y la conducción sería brusca e incómoda.
El embrague se encarga de conectar y desconectar la potencia del motor hacia la transmisión, permitiendo que el vehículo arranque, acelere, desacelere y se detenga con suavidad. Para comprender su importancia, basta imaginar intentar conducir un automóvil manual sin embrague: cualquier intento de arrancar generaría un fuerte golpe mecánico que podría dañar gravemente los componentes del motor y de la caja de cambios.
En las siguientes secciones, explicaremos con detalle qué es el embrague, cómo funciona, sus tipos, características y consejos para su mantenimiento.
¿Qué es el embrague?
El embrague es un dispositivo mecánico que actúa como intermediario entre el motor y la transmisión del vehículo. Su función principal es permitir el acoplamiento y desacoplamiento del motor con las ruedas motrices, de modo que se pueda transferir la potencia de manera controlada.
Turbo en Motores: Qué es, Características y Funcionamiento
En términos más técnicos, el embrague permite interrumpir momentáneamente la transmisión de par motor a las ruedas, lo que es esencial para:
- Cambiar de marcha sin forzar el motor ni la caja de cambios.
- Detener el vehículo sin apagar el motor.
- Arrancar suavemente desde parado.
El embrague se encuentra generalmente entre el volante de inercia del motor y la caja de cambios. Está compuesto por varias partes fundamentales, que detallaremos más adelante, cada una diseñada para resistir altas temperaturas, fricción constante y esfuerzos mecánicos repetidos.

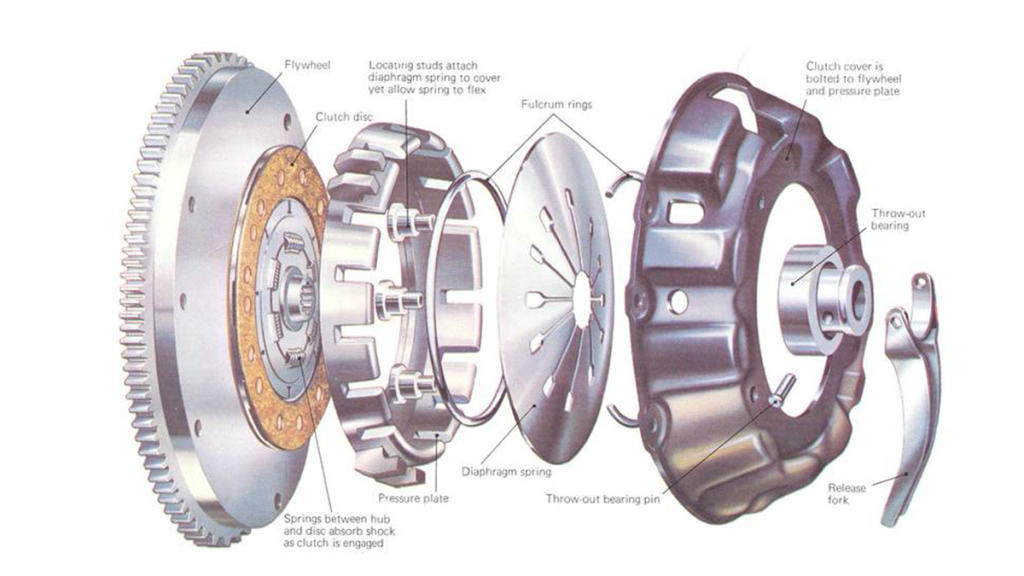

Componentes principales del embrague
Un embrague típico de un vehículo de pasajeros consta de varias partes esenciales que trabajan en conjunto para cumplir su función. Los principales componentes son:
Disco de embrague
El disco de embrague es el corazón del sistema. Se encuentra entre el volante de inercia y el plato de presión. Su superficie está cubierta con material de fricción capaz de soportar altas temperaturas sin desgastarse rápidamente. Este disco es el encargado de transmitir la fuerza del motor a la transmisión cuando se acopla al plato de presión.
Plato de presión
El plato de presión mantiene el disco de embrague presionado contra el volante de inercia. Esto asegura que la potencia del motor se transmita de manera uniforme hacia la transmisión. Cuando se pisa el pedal del embrague, el plato de presión se desplaza, liberando el disco y permitiendo el cambio de marchas.
Amortiguadores (Vehículo): Qué son, Características y Funcionamiento
Volante de inercia
El volante de inercia es un disco metálico acoplado al cigüeñal del motor. Su función principal es almacenar energía cinética y suavizar las variaciones de velocidad del motor. Además, proporciona la superficie sobre la cual el disco de embrague se presiona para transmitir potencia.
Rodamiento de empuje
El rodamiento de empuje permite que el movimiento del pedal del embrague se transfiera al plato de presión de manera suave. Este componente evita el desgaste prematuro y reduce el ruido durante la operación del embrague.
Pedal y sistema hidráulico o mecánico
El embrague puede accionarse mediante un sistema mecánico de varillas y cables o mediante un sistema hidráulico que utiliza líquido de frenos. El pedal del embrague es el control principal que permite al conductor separar o acoplar el motor de la transmisión.

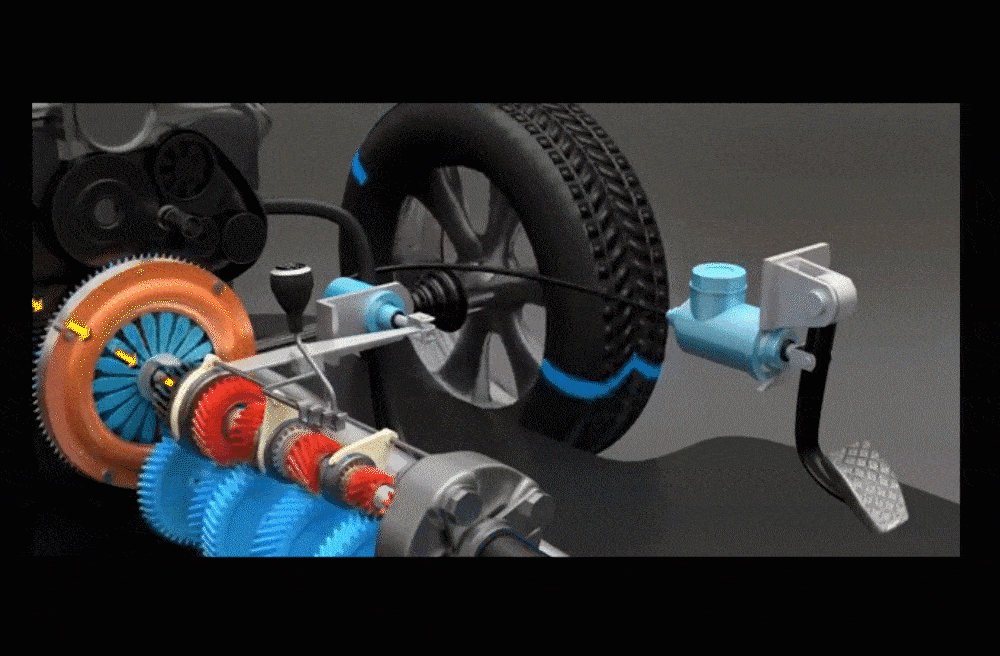

Funcionamiento del embrague
El funcionamiento del embrague puede dividirse en varias etapas según la acción del conductor sobre el pedal. A continuación, explicamos cada etapa en detalle:
Embrague acoplado (pedal levantado)
Cuando el pedal del embrague está completamente levantado, el disco de embrague está completamente presionado contra el volante de inercia por el plato de presión. En esta posición:
¿Qué es la transformación de la energía?
- El motor transmite su potencia de manera completa a la caja de cambios.
- El vehículo se mueve sin deslizamiento entre el motor y las ruedas.
- Se logra una conducción eficiente y controlada.
Embrague desacoplado (pedal presionado)
Al pisar el pedal del embrague, el plato de presión se separa del disco de embrague, lo que provoca el desacoplamiento del motor y la transmisión. Esto permite:
- Cambiar de marcha sin dañar los engranajes.
- Detener el vehículo sin apagar el motor.
- Evitar sobrecargas en la transmisión.
Punto de fricción o “punto de acoplamiento”
El punto de fricción es el momento en que el disco de embrague comienza a acoplarse parcialmente con el volante de inercia. En este punto:
- La potencia del motor comienza a transmitirse suavemente a las ruedas.
- Permite un arranque progresivo desde parado.
- Requiere precisión del conductor para evitar deslizamientos o sacudidas.
El manejo correcto del punto de fricción es clave para conducir de manera suave y eficiente, especialmente en tráfico urbano o al arrancar en pendientes.
Función del embrague en el vehículo
El embrague cumple múltiples funciones críticas dentro del sistema de transmisión:
Permitir el cambio de marchas
Sin un embrague, cambiar de marcha sería imposible sin dañar los engranajes de la transmisión. Al desconectar momentáneamente el motor, el embrague permite modificar la relación de velocidad y torque de manera controlada.
Facilitar el arranque del vehículo
Al arrancar desde parado, el embrague permite que la potencia del motor llegue progresivamente a las ruedas. Esto evita tirones y protege tanto al motor como a la transmisión.
Suavizar la conducción
El embrague actúa como un amortiguador de vibraciones y golpes, absorbiendo las diferencias de velocidad entre el motor y las ruedas. Esto mejora la comodidad de conducción y prolonga la vida útil de los componentes mecánicos.
Proteger la transmisión
Al permitir desconectar el motor, el embrague evita que la caja de cambios y los engranajes sufran daños por cambios bruscos de velocidad o fuerza excesiva. Esto es especialmente importante en vehículos con marchas manuales.
Tipos de embrague
El embrague es un componente esencial en la transmisión de un vehículo, y su diseño puede variar según la potencia del motor, el tipo de vehículo y el uso que se le dé. Existen distintos tipos de embrague, cada uno con características particulares que lo hacen adecuado para situaciones específicas. A continuación, analizamos los más comunes y sus aplicaciones:
1. Embrague monodisco
El embrague monodisco es el tipo más utilizado en los vehículos de pasajeros con transmisión manual. Su diseño es relativamente simple, pero muy eficiente. Este sistema consta de tres elementos principales:
- Disco de embrague único: Cubierto con material de fricción, que se encarga de transmitir la potencia del motor a la transmisión.
- Plato de presión: Presiona el disco contra el volante de inercia cuando el embrague está acoplado.
- Volante de inercia: Conecta directamente al cigüeñal del motor y sirve como base para el disco.
Funcionamiento:
Cuando el pedal del embrague está levantado, el plato de presión mantiene el disco firme contra el volante, transmitiendo el torque del motor a la caja de cambios. Al presionar el pedal, se libera la presión, separando el disco del volante y permitiendo cambiar de marcha.
Ventajas:
- Confiable y duradero en condiciones normales de uso.
- Mantenimiento sencillo y económico.
- Adecuado para vehículos de uso cotidiano y motores de potencia moderada.
Desventajas:
- No es ideal para motores de alta potencia o aplicaciones deportivas donde se requiere transmisión de torque elevada.
- Puede presentar deslizamiento si se somete a un uso intensivo o a altas cargas.
Aplicaciones:
Casi todos los autos de pasajeros con caja de cambios manual utilizan embragues monodisco debido a su eficiencia, durabilidad y bajo costo de fabricación.
2. Embrague multidisco
El embrague multidisco está diseñado para transmitir mayor torque sin aumentar significativamente el tamaño del sistema. En lugar de un solo disco, utiliza varios discos apilados, alternando entre discos de fricción y discos metálicos.
Funcionamiento:
Al presionar el pedal, se libera la presión sobre todos los discos a la vez, permitiendo el desacoplamiento completo del motor y la transmisión. Al soltar el pedal, los discos se acoplan progresivamente, transmitiendo la potencia del motor de manera uniforme y aumentando la superficie de fricción.
Ventajas:
- Capaz de manejar motores de alta potencia o vehículos con gran torque.
- Menor riesgo de sobrecalentamiento debido a la distribución de la fricción en varios discos.
- Permite arranques suaves incluso en vehículos pesados.
Desventajas:
- Más complejo y costoso de fabricar que el monodisco.
- Mantenimiento más complicado debido al mayor número de componentes.
- Mayor peso total, lo que puede afectar la eficiencia del vehículo si se utiliza en autos de pasajeros pequeños.
Aplicaciones:
Se utiliza en motocicletas de alto rendimiento, vehículos de competición, camiones pesados y automóviles deportivos. En motocicletas, el multidisco permite cambios de marcha más rápidos y suaves, esenciales para la conducción deportiva.
3. Embrague hidráulico
El embrague hidráulico es una evolución del sistema mecánico tradicional, diseñado para reducir el esfuerzo que el conductor necesita aplicar al pedal. En lugar de un sistema de cables o varillas, utiliza líquido hidráulico para accionar el plato de presión.
Funcionamiento:
Al presionar el pedal, se genera presión en un líquido contenido en el sistema hidráulico, que a su vez mueve un cilindro maestro y un cilindro esclavo. Esto provoca que el plato de presión se separe del disco de embrague, desacoplando el motor de la transmisión.
Ventajas:
- Pedal más suave, requiere menos esfuerzo del conductor.
- Mejor control del punto de fricción, lo que permite arranques más suaves.
- Sistema autocompensable, reduciendo la necesidad de ajustes frecuentes.
Desventajas:
- Mayor complejidad que un embrague mecánico tradicional.
- Requiere mantenimiento del sistema hidráulico para evitar fugas o pérdida de presión.
- Costo de reparación más elevado si falla algún componente hidráulico.
Aplicaciones:
Común en vehículos modernos de transmisión manual, especialmente aquellos con motores de mayor potencia o con exigencias de comodidad en la conducción urbana.
4. Embrague electromagnético
El embrague electromagnético representa una tecnología más avanzada y automatizada. En lugar de depender de la presión mecánica o hidráulica, utiliza campos electromagnéticos para acoplar o desacoplar el motor de la transmisión.
Funcionamiento:
Cuando se aplica corriente eléctrica al embrague, se genera un campo magnético que atrae o libera el disco de embrague. Esto permite un control electrónico preciso del acoplamiento, eliminando la necesidad de pedal por parte del conductor en algunos sistemas automatizados.
Ventajas:
- Accionamiento rápido y preciso, ideal para transmisiones automáticas o semi-automáticas.
- Reduce el desgaste por manejo inexperto, ya que el control es electrónico.
- Compatible con sistemas de arranque en pendientes y control de tracción.
Desventajas:
- Tecnología más costosa y compleja que los embragues tradicionales.
- Requiere energía eléctrica constante para funcionar correctamente.
- Mantenimiento especializado, ya que cualquier fallo electrónico afecta directamente la conducción.
Aplicaciones:
Se encuentra en vehículos con transmisiones automatizadas, sistemas híbridos y vehículos industriales modernos, donde la precisión en la transmisión de potencia es fundamental.
5. Otros tipos de embrague
Además de los mencionados, existen variantes específicas según la aplicación:
Embrague de fricción húmeda: Sumergido en aceite, usado en motocicletas y algunos vehículos industriales, ofrece un acoplamiento más suave y mayor durabilidad.
Embrague centrífugo: Utilizado en scooters y motocicletas pequeñas, se acopla automáticamente al aumentar las revoluciones del motor, eliminando el pedal de embrague.
Embrague de doble masa: Diseñado para reducir vibraciones en motores de alto par, común en automóviles modernos con motores diésel o turboalimentados.
Características del embrague
Para comprender la importancia del embrague, es fundamental conocer sus características principales:
Resistencia a la fricción
El disco de embrague está diseñado para resistir altas temperaturas y fricción constante, garantizando su durabilidad y un acoplamiento seguro.
Suavidad de operación
Un buen embrague permite un deslizamiento controlado durante el arranque y el cambio de marchas, evitando tirones o sacudidas bruscas.
Capacidad de transmisión de torque
Dependiendo del diseño y los materiales, un embrague puede transmitir desde 100 hasta más de 500 Nm de torque, adaptándose a distintos tipos de motores y vehículos.
Durabilidad
Un embrague de calidad puede durar entre 80.000 y 150.000 km en condiciones normales de conducción, aunque factores como el tráfico, el estilo de manejo y el tipo de vehículo pueden influir en su vida útil.
Sensibilidad y control
La capacidad de respuesta al pedal es crucial. Un embrague debe permitir al conductor modular la fuerza y el acoplamiento de manera precisa, especialmente en maniobras complejas.
Señales de desgaste del embrague
Un embrague desgastado puede comprometer la seguridad y el rendimiento del vehículo. Algunos signos de desgaste incluyen:
- Patinamiento del embrague: El motor gira, pero el vehículo no acelera proporcionalmente.
- Dificultad al cambiar de marcha: Las marchas “raspan” o se enganchan.
- Ruidos extraños: Chirridos o vibraciones al presionar el pedal.
- Pedal duro o flojo: Cambios en la resistencia del pedal pueden indicar problemas en el sistema hidráulico o mecánico.

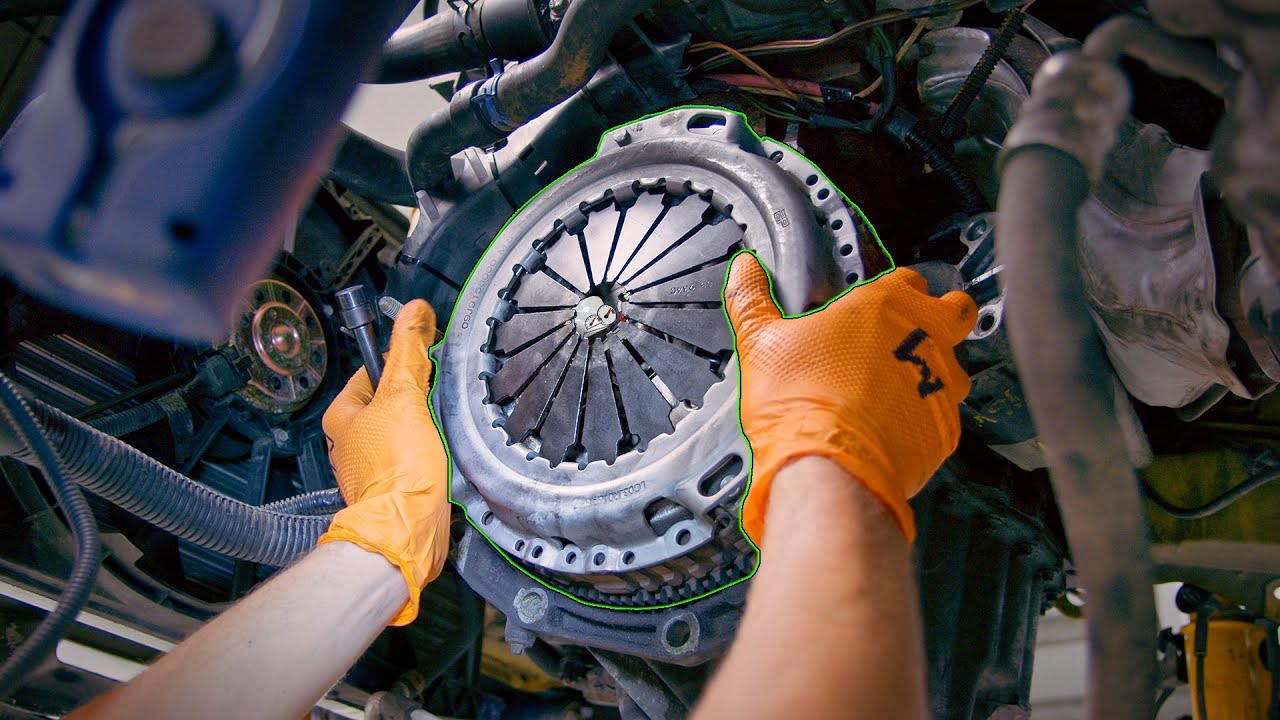

Mantenimiento del embrague
Aunque el embrague no requiere mantenimiento diario, algunas prácticas ayudan a prolongar su vida útil:
Evitar el uso innecesario del pedal
Mantener el pie apoyado sobre el pedal mientras se conduce desgasta el disco innecesariamente.
Arranque suave
Evitar arrancar con el embrague “a fondo” y acelerar bruscamente prolonga la vida útil del sistema.
Revisiones periódicas
Durante los mantenimientos mayores, se recomienda revisar el estado del disco, plato de presión y sistema hidráulico.
Sustitución a tiempo
No esperar a que el embrague falle completamente; cambiarlo cuando se detectan signos de desgaste evita daños mayores a la transmisión.
Importancia del embrague en la conducción moderna
En un mundo donde los vehículos automáticos se han popularizado, algunos podrían subestimar la importancia del embrague. Sin embargo:
- En vehículos manuales, sigue siendo fundamental para la seguridad y eficiencia.
- Mejora el rendimiento del combustible al permitir un acoplamiento más eficiente del motor.
- Protege la inversión del conductor al evitar reparaciones costosas en la transmisión.
El embrague también es crucial en aplicaciones industriales y deportivas, donde la precisión en el control de potencia puede marcar la diferencia.
Innovaciones y embragues modernos
La tecnología ha evolucionado el concepto de embrague:
- Embragues automáticos: Combinan la eficiencia de los embragues manuales con la comodidad de los automáticos.
- Materiales avanzados: Nuevos compuestos de fricción aumentan la durabilidad y reducen el calor.
- Sistemas de control electrónico: Mejoran la respuesta y reducen el desgaste innecesario.
Estas innovaciones buscan maximizar el rendimiento, la seguridad y la comodidad del conductor, manteniendo la esencia de la función original del embrague.
Conclusión
El embrague es uno de los elementos más importantes y complejos de un vehículo con transmisión manual. Su función de conectar y desconectar el motor de la transmisión no solo permite cambios de marcha suaves, sino que protege la integridad de los componentes mecánicos, mejora la seguridad y contribuye al confort de la conducción.
Comprender cómo funciona, sus componentes, tipos y características permite al conductor usar el embrague de manera eficiente, prolongando su vida útil y evitando problemas mecánicos costosos. A través de un manejo cuidadoso y revisiones periódicas, el embrague puede ofrecer años de funcionamiento confiable, demostrando que, aunque no siempre visible, es un pilar fundamental en cualquier automóvil.
