Cómo construir una sección transversal a partir de un mapa

Mapas topográficos y secciones transversales

Supongamos que nos vamos de excursión a un lugar imaginario conocido como Armadillo Ridge. Antes de llegar, queremos determinar la forma más fácil de llegar a la cima. Para ayudarnos, usaremos un mapa topográfico de Armadillo Ridge para hacer una sección transversal que nos muestre una vista lateral del terreno.

Al mirar un mapa plano, siempre hay una rosa de los vientos que indica las direcciones cardinales: Norte, Sur, Este y Oeste. Un mapa topográfico es un mapa plano que muestra la elevación. Esta característica adicional de mostrar la elevación utiliza líneas de igual elevación que recorren el mapa. Estas son curvas de nivel . Nunca pueden cruzar porque no puede haber una ubicación que tenga dos elevaciones diferentes.

Podemos usar un mapa topográfico para hacer una sección transversal a lo largo de cualquier línea recta que dibujemos en el mapa. Una sección transversal nos dará una idea de cómo se ve el terreno desde una vista lateral.

Veamos primero un mapa topográfico de Armadillo Ridge.

Cualquier ubicación a lo largo de la línea de 100 pies está a 100 pies sobre el nivel del mar. Lo mismo ocurre con las otras curvas de nivel, respectivamente. La línea en negrita trazada en el mapa que comienza con A y termina en A ‘(A-prime) es la sección transversal que vamos a dibujar.

Quizás se esté preguntando por qué el lado derecho del mapa está cortado. Esto es normal. Se puede hacer un mapa para una ubicación muy específica, y el terreno al este no fue necesario incluirlo en el mapa de Armadillo Ridge.

Hacer una sección transversal

Repasemos los diferentes pasos necesarios para hacer una sección transversal en un mapa.

Paso 1:

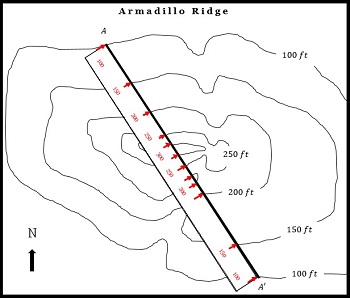

Tome una tira delgada de papel y colóquela a lo largo de la línea de la sección transversal. Donde los contornos se cruzan con la tira de papel, haga una marca y registre la elevación. Estas marcas y elevaciones se muestran en rojo.

Paso 2:

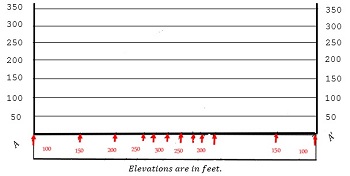

Tome esa tira de papel y colóquela en una nueva hoja de papel. Dibuja dos líneas verticales (similares a dos ejes y en un gráfico) que representen los límites de tu sección transversal. Además, dibuje líneas de elevación igualmente espaciadas paralelas a su tira de papel. Estas líneas serían paralelas al eje x en un gráfico y están etiquetadas con números que representan elevaciones. Se ve bien si hace la línea inferior 50 pies por debajo de su elevación más baja y su línea superior 50 pies por encima de su elevación más alta.

Paso 3:

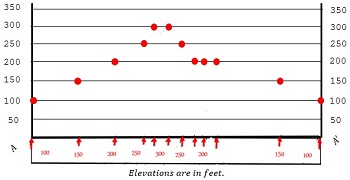

Dibuje puntos correspondientes a las elevaciones a lo largo de la tira de papel que representa la línea de sección transversal.

Paso 4:

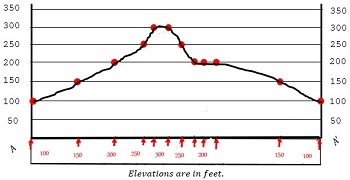

Dibuja una línea suave que conecte los puntos. Esto es por razones artísticas, hasta cierto punto. Realmente no sabemos cómo se ve el terreno entre las curvas de nivel, por lo que hacemos una estimación aproximada de cómo podría verse.

Así es como se ve el terreno en Armadillo Ridge yendo de A a A ‘. Podemos ver que si tuviéramos que escalar esta cresta, el camino más fácil hacia la cima sería de A ‘a A porque el terreno sube suavemente de 100 a 200 pies en comparación con el otro lado de la cresta. La pendiente de la subida es aproximadamente la misma desde 250 pies hasta el pico a 300 pies.

Resumen de la lección

Dediquemos unos minutos a recapitular la información importante que hemos aprendido sobre la construcción de secciones transversales a partir de un mapa. Un mapa topográfico es un mapa plano que representa elevaciones con curvas de nivel . Estas curvas de nivel conectan lugares con la misma altitud sobre el nivel del mar. Una sección transversal es un perfil lateral de una línea específica que queremos dibujar en el mapa. Por lo general, representamos esta línea de sección transversal que comienza en A y termina en A ‘(A-prima). Hay cuatro pasos al dibujar una sección transversal.

Paso 1:

Coloque una tira de papel a lo largo de la sección transversal y haga una marca en su papel donde las líneas de contorno se crucen con su papel. Asegúrese de registrar la elevación en ese punto.

Paso 2:

Tome esa tira de papel y colóquela en una hoja de papel limpia. A continuación, dibuje los límites definidos por su línea de sección transversal. Además, dibuje líneas de elevación igualmente espaciadas asegurándose de comenzar 50 pies por debajo de su elevación más baja. Termine a 50 pies más alto que su elevación más alta.

Paso 3:

Dibuja puntos en las líneas de elevación definidas por tu tira de papel.

Paso 4:

Dibuja una línea suave que conecte los puntos. Queremos que la sección transversal se vea natural, no angular.
