Prototipos de circuitos … ¡De forma económica!
Llega un momento en el proceso de diseño del circuito en el que solo tienes que construir el circuito y ver si funciona. En este punto, ha definido los requisitos de su circuito (lo que se supone que debe hacer) y ha calculado qué componentes necesita para que funcione. Es posible que incluso haya ejecutado una simulación por computadora para ver qué tan bien debería funcionar su diseño, pero hasta que cree una versión del mundo real que funcione, no sabe si realmente funcionará. Es hora de construir un prototipo, y ahí es donde las placas de prueba entran en el proceso. Las placas de prueba se utilizan en todo el mundo como parte del proceso de diseño en laboratorios de empresas, universidades y en el hogar por aficionados.
Tableros enchufables

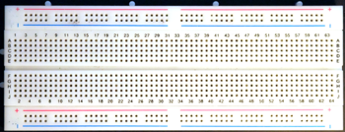

Las tablas de pruebas vienen en dos categorías básicas. La primera a menudo se llama placa enchufable o placa de pruebas sin soldadura.
 |
Tiene la ventaja de requerir la menor cantidad de herramientas, un juego de pelacables es todo lo que necesita y se puede reutilizar para múltiples proyectos o variaciones del circuito que está tratando de hacer actualmente. El nombre proviene del hecho de que simplemente conectas tus componentes. Conecta los componentes usando cables que corta a medida, pela los extremos e inserta en uno de los enchufes adicionales que están conectados a su componente. Este proceso de conectar los componentes o cablear la placa se denomina salto y los cables en sí se denominan puentes .
 |

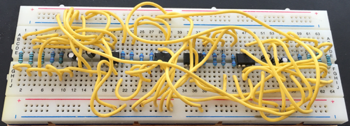

En esta placa enchufable, cada pin del componente puede tener hasta cuatro conexiones. Cada fila de cinco enchufes se conectan por debajo de la superficie. Hay un pequeño conector de presión en cada orificio; por lo tanto, a medida que inserta su componente o cable en cada orificio, se sujeta suavemente en su lugar. La conexión es generalmente sólida, pero con el tiempo y con la reutilización, la acción de sujeción se desgasta. Como resultado, las conexiones eléctricas se vuelven, bueno, inestables (y sí, ese es el término técnico para inestable, impredecible, impredecible, irritante … entiendes la idea). Esto es especialmente cierto si las placas funcionan en un entorno con fuertes vibraciones.
Tableros de soldadura

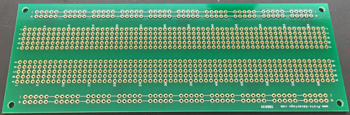

La solución para eso es no usar placas enchufables. Si tiene la suficiente confianza en su diseño para gastar de cinco a diez dólares (a veces más), puede comprar una placa de prueba de un solo uso, que a veces se denomina placa de soldadura o placa soldable. En lugar de enchufes, estas placas tienen orificios a través de los cuales inserta los pines de sus componentes que luego suelda en su lugar.
Nodos, conceptos y proposiciones (Mapa conceptual)
Algunas placas están diseñadas como las placas enchufables y tienen conexiones entre cada orificio en una fila. Hay otros que no interconectan los agujeros por usted, pero nos centraremos en los que sí lo hacen aquí.
 |
Las conexiones entre dispositivos se realizan de manera similar a lo que hicimos en la placa enchufable, excepto que ahora los cables están soldados en su lugar. Debido a que suelda los dispositivos en su lugar, es un circuito bastante permanente. Si comete un error (ahora, nunca he hecho esto … bueno, tal vez una vez …) puede desoldar un componente. Es decir, puede quitar un componente, pero cada vez que lo hace, la placa y el componente se vuelven un poco menos confiables y utilizables. Las placas de soldadura rara vez tienen problemas con la conexión que se vuelve poco confiable con el tiempo. Una placa bien soldada puede durar años. De hecho, si usted está no haciendo un montón de copias de la tabla, es posible que pueda utilizar la junta de soldadura como su circuito permanente.
 |

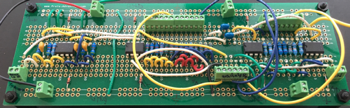

Las placas soldadas requieren mucho tiempo para su construcción. Un tablero de tamaño mediano puede tardar varias horas en ensamblarse, por lo que no se utilizan en la producción a gran escala donde se deben construir varios tableros por minuto.

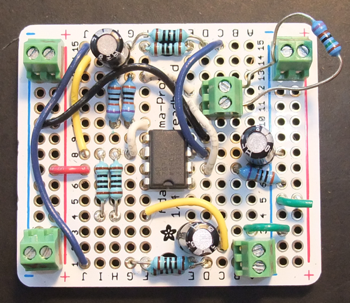

Las tablas vienen en varios tamaños y formas. Usted elige el tamaño del tablero según el tamaño de su proyecto. Esta pequeña placa tiene un pequeño circuito, pero está diseñada para unirse a otra placa mediante cables atornillados a los bloques de terminales verdes .
 |
Resumen de la lección
Las tablas de pruebas son su primer paso para asegurarse de que su circuito funcione como usted desea. Son herramientas flexibles, versátiles y económicas que puede utilizar en el proceso de diseño. Los dos tipos básicos de placas de prueba le ofrecen muchas opciones. Las tarjetas enchufables son fáciles de usar y solo requieren herramientas simples. Se pueden reconfigurar y reutilizar fácilmente, pero sufren de posibles conexiones sueltas que se desarrollan con el tiempo y, especialmente, con la vibración. Las placas de soldadura requieren más herramientas, pero pueden usarse para construir circuitos confiables, duraderos y robustos. Por lo general, no son fáciles de reconfigurar y la mayoría de las personas no los reutilizarán.
