Válvulas de Motor: Qué Son, Función y Características

Los motores de combustión interna son el corazón de la mayoría de los vehículos actuales, y dentro de ellos, las válvulas juegan un papel fundamental en el ciclo de funcionamiento del motor. Estas piezas, aunque pequeñas en tamaño, son esenciales para garantizar que el motor respire correctamente, permitiendo la entrada de mezcla aire-combustible y la salida de los gases de escape. En este artículo, abordaremos qué son las válvulas de motor, cómo funcionan, sus características, tipos, mantenimiento y su importancia en el rendimiento y la eficiencia del motor.

Introducción a las válvulas de motor

En un motor de combustión interna, el movimiento de los pistones genera la energía necesaria para que el vehículo funcione. Sin embargo, para que esta energía se produzca, se requiere un flujo controlado de aire, combustible y gases de escape. Aquí es donde intervienen las válvulas de motor.

Las válvulas son componentes mecánicos que se abren y se cierran en momentos precisos del ciclo de combustión, permitiendo la entrada de la mezcla aire-combustible en la cámara de combustión y la expulsión de los gases quemados. Su sincronización es crítica, ya que cualquier desajuste puede afectar la potencia, la eficiencia del combustible y el desgaste del motor.

¿Qué es una válvula de motor?

Una válvula de motor es un componente mecánico esencial dentro de los motores de combustión interna, que actúa como una especie de puerta o compuerta que regula de manera precisa el flujo de los gases hacia y desde la cámara de combustión. Aunque su apariencia pueda parecer sencilla, las válvulas son elementos de ingeniería altamente especializados, diseñadas para funcionar bajo condiciones extremas de temperatura, presión y fricción, durante millones de ciclos de apertura y cierre a lo largo de la vida útil del motor.

Materiales y diseño

Por lo general, las válvulas están fabricadas en aceros especiales o aleaciones de alta resistencia, que soportan la corrosión producida por los gases de combustión y las elevadas temperaturas generadas durante el proceso de quema del combustible. Algunos motores de alto rendimiento emplean aleaciones de titanio o recubrimientos cerámicos, que permiten reducir peso, mejorar la resistencia al calor y minimizar el desgaste por fricción.

El diseño de la válvula consta de tres partes principales:

1. Cabeza de válvula: Es la parte que realiza el sellado con el asiento de válvula dentro de la culata. Su forma puede variar, siendo plana, cónica o ligeramente convexa, dependiendo del diseño del motor y del flujo de aire que se busque optimizar.
2. Vástago: Es el eje largo que conecta la cabeza con el mecanismo de accionamiento. Su superficie debe ser perfectamente lisa para reducir la fricción con la guía de válvula y permitir un movimiento fluido.
3. Asiento de válvula y guía: Aunque no son parte de la válvula en sí, forman parte del conjunto funcional. El asiento garantiza un sellado hermético cuando la válvula está cerrada, mientras que la guía mantiene el vástago alineado durante el movimiento.

Tipos de válvulas

Las válvulas se clasifican según la función que cumplen dentro del ciclo de combustión:

• Válvula de admisión: Su función es permitir que la mezcla de aire y combustible ingrese a la cámara de combustión. Debe abrirse y cerrarse en el momento exacto para asegurar que la cantidad correcta de mezcla entre en el cilindro, optimizando la potencia y eficiencia del motor.
• Válvula de escape: Su función es expulsar los gases de combustión hacia el sistema de escape. Este proceso es crítico para evitar la acumulación de gases residuales, que pueden reducir el rendimiento y generar un sobrecalentamiento del motor. La válvula de escape suele estar fabricada con materiales más resistentes al calor, ya que está directamente expuesta a temperaturas mucho más altas que las válvulas de admisión.

Desafíos de funcionamiento

A pesar de su simplicidad aparente, las válvulas deben resistir condiciones extremas:

• Altas temperaturas: Especialmente las de escape, que pueden superar los 700–800 °C durante la combustión.
• Elevadas presiones: La combustión genera presiones internas que obligan a la válvula a mantener un sellado perfecto.
• Fricción constante: El contacto entre el vástago y la guía, así como el movimiento repetitivo de apertura y cierre, genera desgaste que debe ser minimizado mediante lubricación adecuada y materiales de alta calidad.
• Sincronización precisa: El momento exacto de apertura y cierre, controlado por el árbol de levas, es vital para la eficiencia del motor y la reducción de emisiones.

En conjunto, estos factores hacen que las válvulas no sean simples “puertas de metal”, sino componentes críticos de precisión cuya correcta selección, diseño y mantenimiento son determinantes para el rendimiento, la durabilidad y la eficiencia de cualquier motor de combustión interna.

Función de las válvulas en el motor

Las válvulas de motor son componentes esenciales que controlan el flujo de aire, combustible y gases de combustión dentro y fuera de la cámara del motor. Para comprender su función, es necesario analizar su papel dentro del ciclo de funcionamiento de un motor de combustión interna, que generalmente se divide en cuatro etapas: admisión, compresión, combustión y escape. Cada una de estas fases depende de la apertura y cierre preciso de las válvulas para garantizar eficiencia, potencia y durabilidad del motor.

Etapa de admisión

Durante la fase de admisión, el pistón se mueve hacia abajo dentro del cilindro, creando un vacío parcial que permite la entrada de la mezcla de aire y combustible. La válvula de admisión es la encargada de abrirse en este momento, funcionando como una puerta que regula la cantidad exacta de mezcla que ingresará al cilindro.

El momento de apertura y cierre es crítico: si la válvula se abre demasiado tarde o cierra demasiado temprano, la cantidad de mezcla que entra al cilindro puede ser insuficiente, reduciendo la potencia generada. Por el contrario, una apertura excesiva puede generar reflujo o pérdida de mezcla, afectando la eficiencia del motor.

En motores modernos, algunos sistemas avanzados permiten que la válvula de admisión permanezca abierta ligeramente más tiempo, incluso durante la fase inicial de compresión, para mejorar el llenado del cilindro y optimizar la combustión a diferentes regímenes de revoluciones.

Etapas de compresión y combustión

Durante las fases de compresión y combustión, todas las válvulas permanecen cerradas herméticamente. Esta condición es vital, ya que permite que la mezcla aire-combustible se comprima adecuadamente, aumentando la presión y temperatura dentro del cilindro.

El cierre preciso de las válvulas asegura varios aspectos importantes:

• Compresión óptima: Mantener la mezcla sellada permite que la chispa de la bujía (en motores de gasolina) o la inyección de combustible (en motores diésel) genere la explosión necesaria para mover el pistón hacia abajo con máxima potencia.
• Eficiencia térmica: La energía de la combustión se aprovecha al máximo cuando no hay fugas de gases, lo que se traduce en mayor eficiencia y menor consumo de combustible.
• Protección del motor: Un sellado deficiente puede provocar golpes, detonaciones y sobrecalentamiento, lo que aumenta el riesgo de daños en pistones, bielas y cilindros.

Durante estas etapas, las válvulas no solo permanecen cerradas, sino que deben soportar presiones internas elevadas y temperaturas extremas, especialmente las válvulas de escape que, aunque cerradas durante la combustión, reciben calor acumulado por conducción a través del motor.

Etapa de escape

Tras la combustión, el pistón se desplaza nuevamente hacia arriba, expulsando los gases quemados. La válvula de escape se abre para permitir que estos gases salgan hacia el sistema de escape.

La sincronización entre la apertura de la válvula y el movimiento del pistón es fundamental:

• Si la válvula de escape se abre demasiado pronto, parte de la presión de combustión se pierde, reduciendo la potencia generada.
• Si se abre demasiado tarde, los gases se acumulan, creando contrapresiones que dificultan la salida y generan sobrecalentamiento.

En motores de alto rendimiento, algunas tecnologías como el overlap de válvulas permiten que la válvula de escape permanezca abierta ligeramente cuando la válvula de admisión comienza a abrirse, mejorando la eficiencia del llenado del cilindro y aumentando el flujo de gases. Esta técnica requiere un diseño muy preciso para evitar pérdida de mezcla o emisiones excesivas.

Control de la apertura y cierre

La precisión en los tiempos de apertura y cierre de las válvulas está garantizada por el árbol de levas, que puede ser simple o doble según el diseño del motor (OHC o DOHC). El árbol de levas convierte el movimiento rotativo del cigüeñal en movimientos lineales de las válvulas, a través de balancines, empujadores o taqués.

Cualquier desajuste, por mínimo que sea, puede tener consecuencias directas:

• Pérdida de potencia y eficiencia.
• Aumento del consumo de combustible.
• Mayor emisión de gases contaminantes.
• Riesgo de contacto entre pistón y válvula en motores de alta compresión, causando daños graves.

En motores modernos, los sistemas de distribución variable (VVT) ajustan electrónicamente los tiempos de apertura y cierre según las revoluciones y carga del motor, optimizando potencia y eficiencia en todas las condiciones de funcionamiento.

Características principales de las válvulas

Las válvulas de motor presentan varias características técnicas que las hacen adecuadas para su función:

Material de fabricación

Las válvulas suelen estar fabricadas en aceros especiales o aleaciones de alta resistencia al calor, como acero inoxidable o níquel-cromo. En motores de alto rendimiento, se pueden usar materiales con recubrimientos de titanio para reducir peso y mejorar la durabilidad.

Forma y diseño

La cabeza de la válvula es generalmente circular y plana o con ligera curvatura, lo que asegura un sellado perfecto contra el asiento de válvula. El vástago, que es la parte larga que conecta la cabeza con el mecanismo de accionamiento, debe ser recto y liso para minimizar la fricción.

Sellado y estanqueidad

El sello entre la válvula y el asiento es fundamental para mantener la compresión del motor. Incluso pequeñas fugas pueden reducir la potencia y aumentar el consumo de combustible.

Resistencia a la temperatura y desgaste

Durante el funcionamiento, especialmente en la válvula de escape, las temperaturas pueden superar los 800 °C, por lo que los materiales y tratamientos térmicos son críticos para evitar deformaciones o fracturas.

Peso y balance

El peso de la válvula influye en la inercia del sistema de accionamiento. Válvulas más ligeras permiten mayores revoluciones por minuto sin riesgo de «flotación de válvulas», que ocurre cuando las válvulas no cierran completamente a altas velocidades del motor.

Tipos de válvulas según su diseño

Existen varios tipos de válvulas según su forma, accionamiento y aplicación en el motor:

Válvulas de admisión y escape

Ya mencionadas, se diferencian principalmente en la resistencia a la temperatura. Las de escape suelen tener diseños más robustos o recubrimientos especiales.

Válvulas de asiento inclinado o plano

• Plano: Suelen ser más simples y fáciles de fabricar.
• Inclinado: Mejoran el flujo de aire, lo que se traduce en mayor eficiencia y potencia del motor.

Válvulas de dos o más piezas

Algunos motores de alto rendimiento usan válvulas formadas por varias piezas, combinando materiales para optimizar peso, resistencia y conductividad térmica.

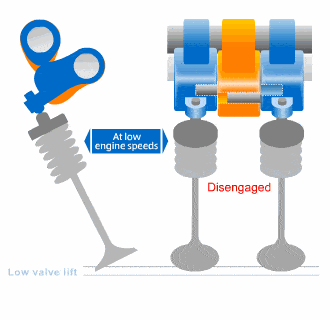

Válvulas de distribución variable

En motores modernos con sistemas como VVT (Variable Valve Timing), las válvulas pueden cambiar su tiempo de apertura según las revoluciones y carga del motor, mejorando rendimiento y eficiencia.

Accionamiento de las válvulas

El movimiento de las válvulas es controlado por el árbol de levas, que a su vez es accionado por la correa o cadena de distribución conectada al cigüeñal. Según el tipo de motor, existen distintos sistemas de accionamiento:

1. OHV (Overhead Valve): Válvulas en el bloque con varillas de empuje.
2. OHC (Overhead Camshaft): Árbol de levas sobre la culata, más preciso y eficiente.
3. DOHC (Dual Overhead Camshaft): Dos árboles de levas por culata, uno para admisión y otro para escape, común en motores modernos de alto rendimiento.

Cada sistema busca maximizar la eficiencia del flujo de aire y la sincronización de las válvulas para optimizar la potencia y el consumo.

Problemas comunes en las válvulas

A pesar de su robustez, las válvulas pueden presentar problemas que afectan el funcionamiento del motor:

• Desgaste del asiento de válvula: Provoca pérdida de compresión y ruidos.
• Quemaduras en la válvula de escape: Ocurren por temperaturas extremas y mezcla pobre.
• Flexión del vástago: Puede suceder por fallos en el árbol de levas o sobrevelocidad del motor.
• Acumulación de carbonilla: Reduce la apertura efectiva y provoca detonaciones.

El mantenimiento preventivo y el ajuste de válvulas son fundamentales para evitar estos problemas.

Mantenimiento y cuidado de las válvulas

Aunque las válvulas son duraderas, requieren atención en varios aspectos:

• Ajuste de válvulas: Se realiza para mantener la holgura adecuada entre el vástago y el balancín, asegurando un cierre correcto.
• Revisión periódica del asiento y guía: Evita fugas y desgaste irregular.
• Uso de lubricantes adecuados: Un buen aceite reduce fricción y desgaste.
• Control de la mezcla de combustible: Mezclas pobres o con exceso de aditivos pueden dañar las válvulas y quemarlas.

En motores modernos, muchos de estos ajustes son automáticos gracias a sistemas hidráulicos o electrónicos, pero siguen siendo relevantes para motores más antiguos.

Innovaciones en válvulas de motor

Con el avance tecnológico, las válvulas han evolucionado notablemente:

• Válvulas de titanio: Reducen peso y mejoran el rendimiento en motores de altas revoluciones.
• Válvulas con recubrimientos cerámicos: Mejoran resistencia al calor y la corrosión.
• Sistemas de distribución variable: Optimización continua de apertura y cierre según carga y revoluciones.
• Válvulas eléctricas (camless): Eliminan el árbol de levas, controlando cada válvula de forma independiente mediante actuadores electrónicos.

Estas innovaciones buscan mejorar la eficiencia, reducir emisiones y permitir motores más compactos y potentes.

Importancia de las válvulas en el rendimiento del motor

La correcta función de las válvulas determina:

• Potencia: Un flujo eficiente de aire y combustible permite mayor potencia.
• Consumo de combustible: Apertura y cierre precisos optimizan la combustión.
• Emisiones: Válvulas bien selladas y sincronizadas reducen contaminantes.
• Durabilidad del motor: Menor desgaste y funcionamiento suave prolongan la vida útil.

En resumen, las válvulas no solo son piezas mecánicas, sino elementos clave para el equilibrio entre rendimiento, eficiencia y fiabilidad de un motor.

Conclusión

Las válvulas de motor, aunque pequeñas y a veces subestimadas, son esenciales para el funcionamiento eficiente de un motor de combustión interna. Controlan el flujo de aire, combustible y gases de escape con precisión, soportando altas temperaturas y presiones. Su diseño, materiales y mantenimiento son determinantes para la potencia, eficiencia y durabilidad del motor.

Desde los motores más simples hasta los sistemas más avanzados de distribución variable, las válvulas representan un ejemplo de ingeniería de precisión, donde cada detalle cuenta. Entender su funcionamiento y cuidado permite no solo mejorar el rendimiento del motor, sino también prolongar su vida útil y reducir su impacto ambiental.
