Construcción y arquitectura de bóveda de cañón

Definición de bóveda de cañón

Una bóveda es un techo o techo arqueado de un edificio, generalmente construido con piedra o ladrillo. La parte más importante de la bóveda es el arco , una estructura con una parte superior curva que soporta el peso porque una bóveda es esencialmente solo un arco extendido en el espacio para hacer un túnel. Las bóvedas eran extremadamente útiles porque podían soportar una gran cantidad de peso encima de ellas, más que la arquitectura tradicional de estilo poste y dintel. Existen varios tipos de bóvedas, tales como:

• Bóveda de cañón: también llamada bóveda de túnel, o bóveda romana debido a su uso intensivo en la antigua Roma, una bóveda de cañón se construye con un techo de arco de medio punto que da la apariencia de un túnel.
• Bóveda gótica: también llamada bóveda apuntada, una bóveda gótica es similar a la bóveda de cañón, excepto que el arco llega a un punto en el centro en lugar de ser perfectamente redondo.
• Bóveda de cúpula: típicamente construida en los claustros de las iglesias, esta bóveda está abovedada para dar un aspecto redondeado a una alcoba.
• Bóveda de crucería: Una bóveda de crucería es la conjunción de dos bóvedas perpendiculares. Las bóvedas de crucería se pueden construir a partir de bóvedas de cañón o arcos góticos.
• Bóveda de crucería: Una bóveda con arcos salientes para crear el efecto visual de nervaduras. Más comúnmente presentado con bóvedas góticas.

Muchos de los diseños de bóveda eran iteraciones de la bóveda de cañón, ya que la principal desventaja de la bóveda de cañón era la distribución del peso hacia afuera del techo redondeado sobre las paredes de soporte. Las bóvedas de arista podían distribuir el peso de manera más efectiva en las esquinas bien apoyadas, y las bóvedas góticas ayudaron a distribuir el peso hacia abajo más que hacia afuera.

Bóvedas romanas

Los romanos utilizaron mucho el arco de medio punto y la bóveda de cañón, tanto que ambos llevan su nombre: el arco de medio punto romano y la bóveda romana. Los utilizaron tanto para edificios convencionales como para estructuras como acueductos. La definición de bóveda de cañón significa que el peso que soporta la bóveda se empuja hacia abajo y hacia afuera, lo que limita las capacidades de una bóveda de cañón estándar de ladrillo y mortero. Los romanos descubrieron cómo hacer hormigón, lo que ayudó a reducir algunos de los problemas con las bóvedas de cañón. En lugar de construirlos ladrillo por ladrillo, lo que a menudo generaba debilidades en las partes inferiores de una bóveda que eran propensas a derrumbarse, podían vaciar toda la bóveda de hormigón y eliminar las debilidades de la bóveda y reducir la probabilidad de que la bóveda se derrumbara. . Se construyeron muchas otras bóvedas basadas en la bóveda romana, modificando el diseño para diferentes necesidades y capacidades de peso. El arco gótico es un perfecto ejemplo de ello; es una bóveda romana con un centro apuntado que distribuye el peso de manera más efectiva por los lados de la bóveda. Como su nombre podría revelar, las bóvedas góticas se utilizaron mucho en la arquitectura gótica, en edificios como catedrales e iglesias.

Arquitectura de bóveda de cañón

Una bóveda de cañón es efectivamente una serie de arcos colocados uno tras otro para crear un túnel. Las bóvedas de cañón no fueron exclusivas de los romanos y fueron utilizadas por los antiguos egipcios y etruscos. Los romanos también descubrieron que la creación de intersecciones entre los techos de bóveda de cañón para crear bóvedas de crucería aumentaba la integridad estructural de la bóveda, concentrando la fuerza hacia afuera en las esquinas inferiores estables. Los arcos de medio punto se construirían de abajo hacia arriba, utilizando soportes de madera adheridos a las paredes para formar el arco. Luego se colocarían ladrillos sobre el soporte para formar el arco en sí, siendo la clave el último ladrillo. Una vez fraguado el mortero, se retirarían los soportes de madera y se completaría el arco. Con la invención del hormigón, crear bóvedas de cañón se convirtió en un asunto mucho más sencillo. Se harían moldes de madera, donde se vertería el hormigón. Se podrían construir bóvedas enteras de esta manera, haciendo de la bóveda de cañón una superficie continua con más integridad estructural. También permitió a los romanos extender estas bóvedas por distancias mucho más largas y con diferentes anchos y alturas.

Componentes de la bóveda de cañón

Hay varios componentes clave para una bóveda de cañón:

1. Keystone : La piedra central en la parte superior del arco o bóveda.
2. Dovelas : Las piedras en forma de cuña que forman el propio arco.
3. Anclaje : Las partes bajas de la bóveda que conectan con la imposta.
4. Corona : Parte superior del arco, formada por la clave y las dovelas superiores.
5. Pilar : La principal estructura de soporte del arco, típicamente una pared gruesa.
6. Imposta : Las piedras que unen el arco al estribo.

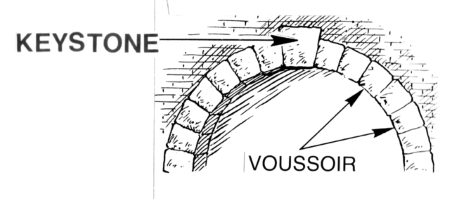

Los dos componentes principales de una bóveda de cañón son las dovelas y la clave.

Ejemplos de bóveda de cañón

El Coliseo ubicado en Roma presenta un uso intensivo de arcos de medio punto romanos y bóvedas de cañón. Los niveles inferiores presentaban arcos orientados hacia el exterior conectados por pilares para formar la pared exterior, que luego se conectan a pasillos abovedados. Esto formó largos tramos de bóvedas de crucería secuenciales. Construir el muro de esta manera le dio al muro una mayor integridad estructural, protegiéndolo del colapso. El nivel superior es simplemente una pared formada por arcos conectados por pilares, con una pasarela en el interior que está abierta al aire. Algunas secciones también contienen cubiertas de bóveda de cañón continuo sin crucería.

Esta pintura de Aleksandra Potocka detalla los techos interiores de bóveda de cañón del Coliseo.

La Basílica de Majencio es otro ejemplo de bóveda de cañón, excepto en una escala mucho mayor. Este edificio fue probablemente uno de los espacios interiores más grandes que los pueblos de la Antigua Roma habrían visto, con tres enormes bóvedas de cañón artesonadas en el pasillo norte. Estas bóvedas de cañón conducían a un gran foro donde la gente podía reunirse.

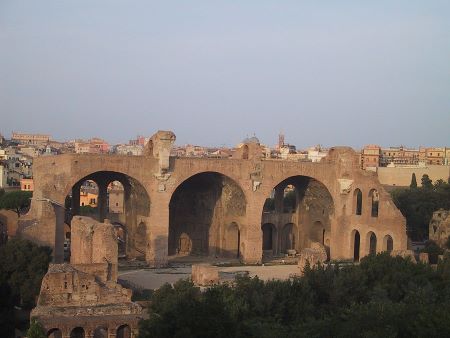

La Basílica de Maxentius presenta tres colosales bóvedas de cañón en su lado norte.

Resumen de la lección

Una bóveda es un techo arqueado o techado de una estructura. La parte más importante de una bóveda es el arco , una estructura con una parte superior curva diseñada para soportar peso. El arco es importante porque un arco forma la base de una bóveda, ya que una bóveda no es más que un arco extendido en el espacio para crear una estructura similar a un túnel. Hay varios componentes clave para una bóveda, tales como:

• Keystone : La piedra central en la parte superior del arco o bóveda.
• Dovelas : Las piedras en forma de cuña que forman el propio arco.
• Anclaje : Las partes bajas de la bóveda que conectan con la imposta.
• Corona : Parte superior del arco, formada por la clave y las dovelas superiores.
• Pilar : La principal estructura de soporte del arco, típicamente una pared gruesa.
• Imposta : Las piedras que unen el arco al estribo.

Las bóvedas de cañón fueron ampliamente utilizadas por los antiguos romanos en edificios como el Coliseo. Como resultado, las bóvedas de cañón se conocen comúnmente como bóvedas romanas. También se les puede llamar bóvedas de túnel por su apariencia de túnel. Los romanos utilizaron tanto la bóveda de cañón como el arco de medio punto con gran éxito, utilizando arcos de medio punto para estructuras como puentes y acueductos debido a su deseable capacidad de carga.
