Máquinas de Rotor: Historia, componentes y usos

¿Qué es una máquina de rotor?

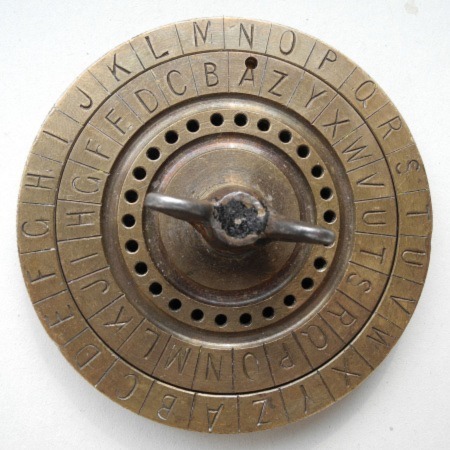

El siglo XX impulsó el crecimiento de las técnicas criptográficas y de los equipos de cifrado debido a los conflictos políticos, las guerras mundiales y el auge de la comunicación masiva. La codificación y el cifrado de la información se remontan a la antigua Roma, cuando Julio César propuso el Cifrado César, un tipo de cifrado sustitutivo para cifrar los mensajes enviados a través del imperio. Consistía en una técnica sencilla en la que cada letra del texto simple se reemplazaba por una letra varias posiciones más abajo en el alfabeto en este tipo de cifrado de reemplazo. Por ejemplo, un desplazamiento a la izquierda de 3 puntos haría que la D se convirtiera en A, la E en B, y así sucesivamente.

A principios de la década de 1920, los avances en los sistemas electromecánicos permitieron el desarrollo de varios dispositivos capaces de codificar y decodificar mensajes mediante mecanismos internos complejos. Estos se denominaron máquinas de rotor. El diseño básico de una máquina de rotor consiste en un conjunto de discos giratorios o rotores que se utilizan para codificar las letras del mensaje de texto simple. Los rotores de una máquina de rotor funcionan aplicando un cifrado de sustitución simple a las letras del texto simple. Cada rotor tiene un conjunto de contactos eléctricos en un lado y un conjunto de contactos de letras en el otro lado. A medida que el rotor gira, los contactos de letras se conectan a diferentes contactos eléctricos, lo que da como resultado que las letras del texto simple se reemplacen por otras letras.

El objetivo de la máquina de rotor es proporcionar una forma cómoda de utilizar una cantidad mucho mayor de alfabetos para crear cifrados más seguros. En la criptografía clásica, los primeros métodos de cifrado eran cifrados de sustitución simples, en los que las letras de un mensaje se reemplazaban sistemáticamente de acuerdo con un patrón secreto. Los cifrados de sustitución monoalfabéticos utilizaban solo un esquema de sustitución, que podía descifrarse fácilmente mediante el análisis de frecuencia. Por lo tanto, los diseñadores de cifrados intentaron enmascarar las frecuencias reveladoras mediante el uso de varias sustituciones para las letras en ejecución, pero esta técnica no pudo enmascarar por completo los patrones en las sustituciones.

La invención de la máquina de rotor mecanizó este proceso y permitió utilizar un número mucho mayor de alfabetos. Las máquinas de rotor también son dispositivos de cifrado, es decir, se utilizan para cifrar y descifrar mensajes secretos. Se utilizan para crear un complejo cifrado de sustitución polialfabética, que cambia con cada pulsación de una tecla. Además, estos dispositivos son relativamente fáciles de utilizar, ya que no requieren habilidades extraordinarias por parte de sus usuarios. De este modo, las máquinas de rotor se convirtieron en el estándar moderno para cifrar y descifrar mensajes secretos.

Componentes de una máquina de rotor

La estructura principal de una máquina de rotor se centra alrededor de un grupo de discos giratorios llamados rotores. Cada rotor tiene un par de contactos de letras y un par de contactos eléctricos a cada lado. Los rotores están montados en un eje que pasa por el centro de la máquina. El primer y el último rotor están ubicados más cerca de la entrada y la salida, respectivamente, y están dispuestos uno detrás del otro. La configuración del rotor, que determina el número de sustitución utilizado en las letras legibles, permite colocar cada rotor en una posición específica. Hay dos tipos principales de rotores: el rotor del estator crea una fuerza para girar el rotor, y el rotor de armadura es la parte giratoria de la máquina de rotor. El rotor del estator consiste en un conjunto de conductores eléctricos enrollados en bobinas alrededor de un núcleo de hierro, mientras que el rotor de armadura consiste en un grupo de electroimanes dispuestos alrededor de un cilindro con los polos orientados hacia el estator.

El sistema de cableado de la máquina interactúa con los contactos eléctricos de los rotores. Se utiliza un cableado para conectar la entrada y la salida de la máquina a los rotores. Cuando se introduce una letra en la máquina, pasa primero por el primer rotor, donde se reemplaza según los ajustes del rotor. Luego pasa por el segundo rotor, donde se intercambia nuevamente, y así sucesivamente hasta que llega al último rotor. Luego se genera el texto cifrado utilizando la sustitución final.

El cableado de las máquinas de rotor puede construirse de forma diferente según el diseño de la máquina. Algunas máquinas utilizan un sistema de cableado fijo, en el que el cableado entre los rotores es fijo y no se puede cambiar. Otras máquinas utilizan una placa de pruebas, que permite la creación de conexiones de cableado adicionales entre los rotores. Estos ajustes sutiles pueden aumentar la complejidad de las máquinas, lo que conduce a una mejor capacidad de cifrado.

Usos de las máquinas de cifrado

Las máquinas de cifrado, como las máquinas de rotor, se utilizan normalmente para cifrar y descifrar mensajes secretos en una amplia gama de aplicaciones que normalmente incluyen:

• Comunicación militar: Las organizaciones militares emplean habitualmente máquinas de cifrado para cifrar y descifrar comunicaciones relacionadas con operaciones delicadas y planes estratégicos. El Enigma, un dispositivo de rotor utilizado por el ejército alemán en la Segunda Guerra Mundial, es un ejemplo bien conocido de esta aplicación.

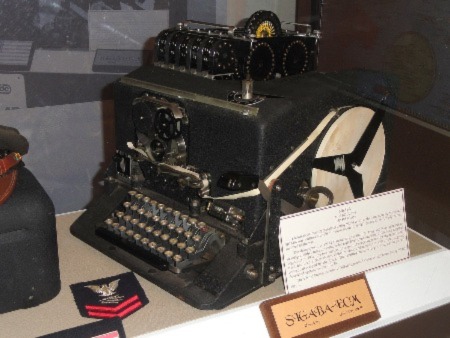

• Comunicación gubernamental: Las organizaciones gubernamentales utilizaban máquinas de cifrado para cifrar y descifrar comunicaciones relacionadas con asuntos exteriores y seguridad nacional. La máquina SIGABA del ejército de los EE. UU. se utilizó con este fin durante la Segunda Guerra Mundial.
• Banca y finanzas: los bancos y otras instituciones financieras utilizan sistemas de cifrado para cifrar y descifrar mensajes relacionados con transacciones financieras y otra información confidencial. Por ejemplo, las máquinas alemanas de Lorentz utilizadas durante la Segunda Guerra Mundial también se utilizaron para cifrar información sobre transacciones financieras enviadas por el gobierno alemán.
• Comunicaciones empresariales: Las empresas utilizan máquinas de cifrado para cifrar y descifrar mensajes que contienen secretos comerciales y otra información confidencial. Por ejemplo, una empresa puede utilizar un motor de cifrado para cifrar información financiera o información sobre el desarrollo de productos que no desea revelar a sus competidores.
• Comunicación personal: Las personas también utilizan máquinas de cifrado para cifrar mensajes enviados entre amigos o familiares, así como otras formas de comunicación personal. Por ejemplo, una persona puede utilizar una máquina de cifrado para cifrar un mensaje privado dirigido a un amigo cercano o familiar que no desea que sea leído por nadie más o para garantizar la confidencialidad de información sensible, como los registros médicos.

Ejemplos de equipos de cifrado

Las máquinas de rotor se utilizaban con frecuencia para el cifrado en diversos contextos, como la comunicación secreta, militar y diplomática. Debido a la dificultad de descifrar mensajes sin la clave adecuada, la máquina de rotor se consideraba un método de cifrado muy seguro y se desarrollaron varios tipos de máquinas de rotor. Entre los ejemplos más populares se encuentran:

• La máquina Enigma alemana
• La máquina de cifrado SIGABA
• La máquina británica TypeX
• Las máquinas de cifrado Lorenz SZ40/42
• La máquina púrpura japonesa

Máquina criptográfica alemana

La máquina Enigma alemana era un dispositivo de cifrado de rotor utilizado por el ejército alemán para cifrar sus comunicaciones durante la Segunda Guerra Mundial. Se utilizó ampliamente como una de las técnicas de cifrado más seguras de la época para cifrar las comunicaciones enviadas entre unidades militares alemanas. Dado que se diseñó para ser portátil y fácil de usar, la máquina Enigma era perfecta para su uso en el ejército.

Se introducía un mensaje en la máquina Enigma mediante un teclado, después era procesado por varios rotores y cifrado mediante numerosos códigos de sustitución. Los rotores podían moverse, lo que daba como resultado un cifrado diferente para cada mensaje. El destinatario recibiría entonces el mensaje cifrado y lo descifraría utilizando una máquina Enigma idéntica y la misma clave.

El pueblo alemán creía que la máquina Enigma era impenetrable porque tenía una amplia gama de configuraciones de rotor, lo que hacía muy difícil descifrar mensajes sin la clave correcta. Sin embargo, el dispositivo fue finalmente descifrado por descifradores de códigos aliados, lo que tuvo un impacto significativo en el desenlace de la guerra. El conocido matemático polaco Marian Rejewski, que fue uno de los primeros en descifrar el código Enigma, inventó una técnica conocida como bomba que era útil para determinar las posiciones adecuadas de los rotores dentro de la máquina Enigma. Más tarde, Alan Turing y su equipo en Bletchley Park mejoraron esto al crear la Bombe, un dispositivo electromecánico que ayudó en el descifrado a gran escala de los mensajes Enigma.

Otras máquinas de cifrado de la Segunda Guerra Mundial

Durante la Segunda Guerra Mundial, además de la máquina Enigma alemana, se utilizaron muchas otras máquinas de cifrado. El ejército alemán también utilizó el dispositivo de codificación por teletipo Lorenz SZ40/42. Consistía en una serie de rotores para cifrar mensajes de forma similar a la máquina Enigma, pero era más complicado y había más configuraciones de rotor disponibles. También se la denominaba máquina «Tunny» y los descifradores de códigos británicos de Bletchley Park utilizaron el mismo método para descifrar la Enigma.

Por la misma época, el ejército británico utilizó un dispositivo de cifrado de rotor llamado Typex, una máquina de rotor que, aunque similar a la Enigma, era más compleja y segura. El gobierno japonés utilizó la máquina púrpura, que era un codificador de mensajes diplomáticos similar en diseño y funcionamiento a la máquina Enigma. Por último, el ejército estadounidense utilizó un dispositivo de cifrado estadounidense llamado máquina SIGABA. Se utilizaba para cifrar comunicaciones militares de alto nivel y se consideraba uno de los dispositivos de cifrado más seguros de la época.

Resumen de la lección

Las máquinas de rotor eran dispositivos creados a principios de la década de 1920 que utilizaban sistemas electromecánicos para cifrar y descifrar mensajes mediante intrincados mecanismos internos. Están formadas por discos giratorios o rotores que utilizan un cifrado de sustitución sencillo para mezclar las letras de un mensaje de texto sin formato. Al emplear una mayor variedad de alfabetos (esto se denomina sustitución polialfabética ), la máquina de rotor pretende proporcionar un método más seguro de cifrado de mensajes. Han evolucionado hasta convertirse en el estándar actual para cifrar y descifrar mensajes secretos y son relativamente fáciles de usar. Antes de la llegada de la tecnología informática, las máquinas de cifrado eran utilizadas por los militares, el gobierno, las empresas y la sociedad civil para proteger la información confidencial en una amplia variedad de contextos. La máquina alemana Enigma, la máquina de cifrado SIGABA, la máquina TypeX británica, las máquinas de cifrado Lorenz SZ40/42 y la máquina Purple japonesa son algunos de los tipos de máquinas de rotor más conocidos que se han creado.
