¿Que hora es?

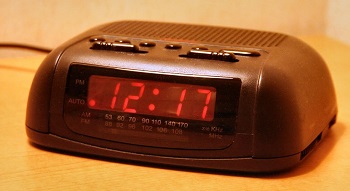

¿Cuál es el dispositivo de medición más común que la mayoría de la gente usa a diario? No es una balanza ni una taza de medir; ¡es un reloj! Hoy en día, muchos relojes son digitales, donde la hora, los minutos y, a veces, el segundo se representan solo con números. No hay ninguna aguja apuntando a un número.
 |
Antes de los relojes digitales, la gente usaba relojes estándar de cara redonda para decir la hora.
Unidades de medición en Estados Unidos para medir distancias
 |
Un reloj como este usa un dial donde varias agujas apuntan a números independientes alrededor de un círculo. No creo que debamos entrar en detalles sobre cómo leer un reloj, pero aprendamos cómo funciona un reloj como este.

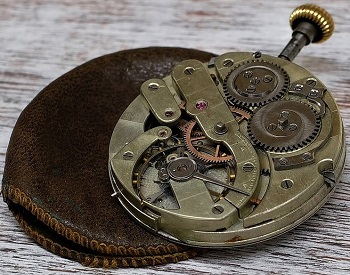

Dentro de un reloj estándar, hay una serie de engranajes entrelazados que giran. Se hacen girar mediante alguna fuente de energía, como un péndulo oscilante o una batería. Los engranajes están conectados a las agujas que apuntan a los números en la cara redonda. El propósito final de los diales en cualquier equipo de medición es recopilar datos, y sí, ¡decir la hora es recopilar datos!
 |
Gestión de equipos: Definición, habilidades e importancia
Equipo de medición con diales
Hay muchos instrumentos de medición que utilizan diales con aguja. Las agujas apuntan a números y los números tienen unidades asociadas. Por ejemplo, un velocímetro mide la velocidad en kilómetros por hora (km / h). Veamos algunos ejemplos de equipos de medición que usan diales y cómo leerlos.
Medidor de electricidad
 |
Observe que los números del cuadrante aumentan en el sentido de las agujas del reloj en el primer cuadrante y en sentido antihorario en el segundo. Este patrón se repite para los diales restantes. Hay algunas reglas al leer estos diales.
1. Ha leído los diales de izquierda a derecha.
Nivel de presión sonora (SPL): significado, medición y ejemplos
2. Si la aguja apunta entre números, lea el número más pequeño. De lo contrario, si apunta directamente a un número, regístrelo.
3. Si la aguja apunta entre el cero y el nueve, registre el nueve, pero reste uno del número anterior que registró.
En la imagen del medidor eléctrico, la lectura es 86174.
Es un error común llamar «potencia» al uso de energía eléctrica. Por ejemplo, es posible que escuche a alguien decir, «Mi factura de energía es alta este mes». Todos los diales están en kilovatios-hora (kWh), que es una unidad de energía. El primer dial es de 10,000 kWh, el segundo es de 1,000 kWh, el tercero es de 100 kWh y el último es simplemente un kWh.
Tablero de instrumentos
 |
Al igual que los automóviles, los aviones tienen paneles de instrumentos. De hecho, los aviones tienen dos medidores que miden la velocidad. El de la izquierda es la velocidad aerodinámica, que es la velocidad a la que avanza la aeronave. El indicador medio es la velocidad vertical, que es la rapidez con la que la aeronave se mueve hacia arriba o hacia abajo. Si la aguja está en la mitad superior del dial, el avión se mueve hacia arriba, y si el avión se mueve hacia abajo, la aguja está en la mitad inferior del dial. El indicador en el extremo derecho mide la altitud o qué tan alto está el avión.
Indicador de carátula
 |
Se utiliza un comparador para medir longitudes muy pequeñas. Digamos, por ejemplo, que un mecánico está probando qué tan torcida está una rueda porque se tambalea. El mecánico configuraría el indicador de cuadrante para que la protuberancia en la parte inferior del indicador toque la rueda. Luego, giraba lentamente la rueda mientras miraba la aguja en el indicador de cuadrante. Si la aguja se mueve, significa que la superficie de la rueda está deformada por lo que señale la aguja en el dial.
Observe que la escala exterior del indicador de cuadrante indica incrementos de 0.01 milímetros (mm). La escala interior está en mm y está entre 0 y 1 mm. Esto significa que la medida es menor a 1 mm. La escala exterior lee alrededor de 93,1, que es 0,931 mm.

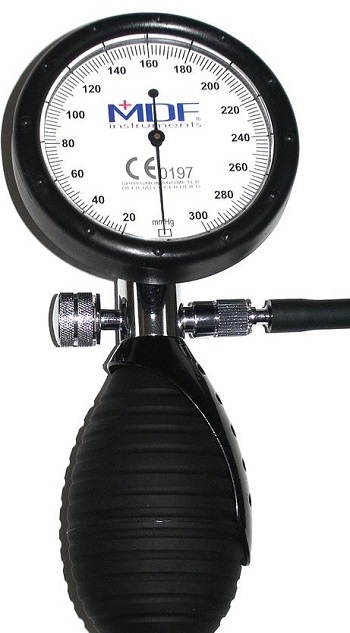

Esfigmomanómetro
 |
Durante una visita al consultorio del médico, una de las primeras cosas que el médico controla es la presión arterial. El brazalete (que no se ve en la foto) se envuelve alrededor de su brazo y el médico aprieta repetidamente el bulbo inflando el brazalete con aire, lo que restringe el flujo de sangre en su brazo. La aguja del cuadrante representa la presión en el brazalete en milímetros de mercurio (mmHg). Cuando el médico gira la perilla cerca del bulbo, sale aire del brazalete y la presión comienza a bajar. El médico escuchará el pulso en su brazo con un estetoscopio. El primer latido que escuchan es cuando la presión en el brazalete es lo suficientemente baja como para que su corazón empuje la sangre a través de la arteria. Esta es la presión sistólica y su valor se lee en el dial. El médico continúa escuchando hasta el momento en que no puede oír más ruido.
Resumen de la lección
Muchos dispositivos de medición diferentes utilizan un dial y una o más agujas para señalar un círculo de números. Los números tienen unidades asociadas a ellos para dar significado a la medida.
Un reloj de estilo antiguo tiene engranajes que giran y están conectados a la manecilla de los segundos, de los minutos y de la hora. Los engranajes giran utilizando la energía de un péndulo o una batería.
La medición de energía eléctrica utiliza cinco diales en un medidor eléctrico que representan diferentes magnitudes de kilovatios-hora.
Los paneles de instrumentos de las aeronaves incluyen relojes comparadores que miden la velocidad del aire en la dirección en que se mueve la aeronave y la velocidad vertical del aire.
Los indicadores de carátula miden longitudes muy pequeñas y se pueden usar para determinar si las ruedas están o no redondeadas.
Los esfigmomanómetros usan diales para indicar la presión en un brazalete envuelto alrededor de un brazo, que se puede usar para determinar la presión arterial.
