Wattímetro: definición y usos

Imagina por un momento que el consumo eléctrico de tu hogar fuera completamente invisible. Recibirías una factura a fin de mes sin saber qué electrodoméstico es el responsable del cobro elevado, sin poder identificar un equipo defectuoso que está consumiendo de más, o sin saber si ese nuevo aparato «de bajo consumo» realmente cumple su promesa. El wattímetro es, precisamente, el instrumento que hace visible lo invisible. En esencia, es la herramienta fundamental para medir la potencia eléctrica real en un circuito, permitiéndote tomar decisiones informadas sobre eficiencia energética, seguridad y costos.

A diferencia de un simple voltímetro o amperímetro, el wattímetro no se limita a medir la tensión o la corriente por separado; las combina en tiempo real para darte el dato que realmente importa: la tasa a la que estás consumiendo energía, expresada en vatios (W). Entender su definición, su principio de funcionamiento y sus múltiples usos prácticos es una habilidad esencial para cualquier estudiante de ingeniería, electricidad, física o para el profesional técnico que busca un diagnóstico preciso.

En los siguientes apartados, pasaremos de una definición concisa a una exploración profunda de sus tipos, su principio de operación, una guía práctica de conexión y un análisis detallado de sus aplicaciones más valiosas en el ámbito estudiantil y profesional.

¿Qué es Exactamente un Wattímetro? Una Definición Técnica Clara

Desde un punto de vista técnico, un wattímetro es un instrumento de medición eléctrica diseñado para determinar la potencia activa (también llamada potencia real o efectiva) que se está disipando o consumiendo en un circuito de corriente alterna (CA) o corriente continua (CC). La unidad de medida que entrega es el vatio (W) , que representa la cantidad de energía (en julios) transferida por unidad de tiempo (un julio por segundo).

El corazón del wattímetro se basa en un principio físico fundamental: la potencia es el producto de la tensión (voltaje) y la corriente que fluye hacia una carga. Sin embargo, en circuitos de CA, este producto no siempre es directo debido al factor de potencia, que introduce un desfase entre las ondas de voltaje y corriente. Por lo tanto, la definición más rigurosa es que un wattímetro mide el producto instantáneo de estas dos magnitudes, integrando ese valor en el tiempo para obtener una lectura precisa de la potencia real consumida, incluso en presencia de cargas inductivas (como motores) o capacitivas.

Para entenderlo sin fórmulas complejas: si un circuito tuviera una tensión de 120 voltios y una corriente de 2 amperios en corriente continua, la potencia sería 240 W. Un wattímetro leería 240 W. En un circuito de CA con el mismo voltaje y corriente, pero con un motor que genera un desfase, la potencia real podría ser solo de 200 W. El wattímetro leería los 200 W reales, diferenciándolos de la «potencia aparente» (240 VA) que otros instrumentos simples podrían calcular erróneamente. Esta capacidad de discernir la potencia real es lo que lo convierte en un instrumento insustituible.

El Principio de Funcionamiento: La Magia Detrás de la Medición de Potencia

Para comprender la genialidad del wattímetro, es crucial estudiar su mecanismo interno, particularmente en el modelo electromecánico clásico o electrodinámico, que sigue siendo el mejor ejemplo didáctico. Este diseño se basa en dos bobinas internas independientes:

1. La Bobina de Corriente (o Bobina Fija): Está construida con un alambre de calibre grueso y tiene muy pocas vueltas. Se conecta en serie con la carga que se desea medir, al igual que un amperímetro. Por ella fluye toda la corriente que consume el dispositivo. Su función es generar un campo magnético proporcional a la corriente de la carga.
2. La Bobina de Tensión (o Bobina Móvil): Está construida con un alambre muy fino y tiene muchas vueltas. Se conecta en paralelo con la carga, como un voltímetro. Para limitar la corriente que circula por ella, se le añade una alta resistencia en serie. Su función es generar un segundo campo magnético proporcional a la tensión aplicada a la carga.

La medición ocurre por la interacción de estos dos campos magnéticos. La bobina móvil (de tensión) está suspendida dentro del campo generado por la bobina fija (de corriente). El par motor o torque que experimenta la bobina móvil es instantáneamente proporcional al producto de la corriente en ambas bobinas, es decir, al producto de la corriente y la tensión de la carga (P = V * I). Una aguja unida a la bobina móvil se desplaza sobre una escala calibrada directamente en vatios. En CA, la inercia mecánica del sistema hace que la aguja se posicione en el valor promedio de este producto instantáneo, lo que es precisamente la potencia activa, considerando automáticamente el factor de potencia.

Los wattímetros digitales modernos utilizan un principio diferente pero conceptualmente análogo. Emplean microprocesadores que muestrean la tensión y la corriente a altísima velocidad (miles de veces por segundo) mediante conversores analógico-digitales. El procesador multiplica cada par de muestras instantáneas de V e I, calcula el valor promedio y lo muestra en una pantalla LCD. Además de ser más precisos y no tener partes móviles, pueden medir y mostrar simultáneamente otros parámetros como la potencia aparente (VA), la potencia reactiva (VAR), el factor de potencia (FP), la frecuencia (Hz) y la energía acumulada (kWh).

Tipos de Wattímetros: Un Espectro de Herramientas para Cada Necesidad

No existe un único wattímetro universal. La evolución tecnológica y la variedad de aplicaciones han dado lugar a distintos tipos, cada uno con sus ventajas y limitaciones:

• Wattímetro Analógico o Electrodinámico: Es el modelo clásico de laboratorio. Su principal ventaja didáctica es que su principio de funcionamiento es transparente y observable. Es robusto y no requiere alimentación externa para medir. Su desventaja es que es sensible a vibraciones, tiene una precisión limitada por la lectura en escala y carece de las funciones avanzadas de los modelos digitales. Es ideal para entender la física de la medición.
• Wattímetro Digital de Panel: Son dispositivos compactos diseñados para ser instalados de forma permanente en tableros de control, maquinaria industrial o sistemas de distribución eléctrica. Muestran la potencia en tiempo real de un circuito específico y, a menudo, incluyen salidas de alarma o comunicación (RS-485, Modbus) para integrarse en sistemas SCADA de gestión energética.
• Medidor de Potencia Enchufable («Plug-in Power Meter»): Esta es la herramienta más democrática y educativa para el usuario doméstico o el estudiante. Se conecta directamente entre el tomacorriente y el electrodoméstico. Son digitales, fáciles de usar y no requieren ninguna intervención en el cableado. Permiten medir el consumo instantáneo (W) y la energía acumulada a lo largo del tiempo (kWh), lo que los hace perfectos para proyectos estudiantiles sobre eficiencia energética en el hogar, auditorías energéticas sencillas y para calcular el costo de operación de cualquier artefacto.

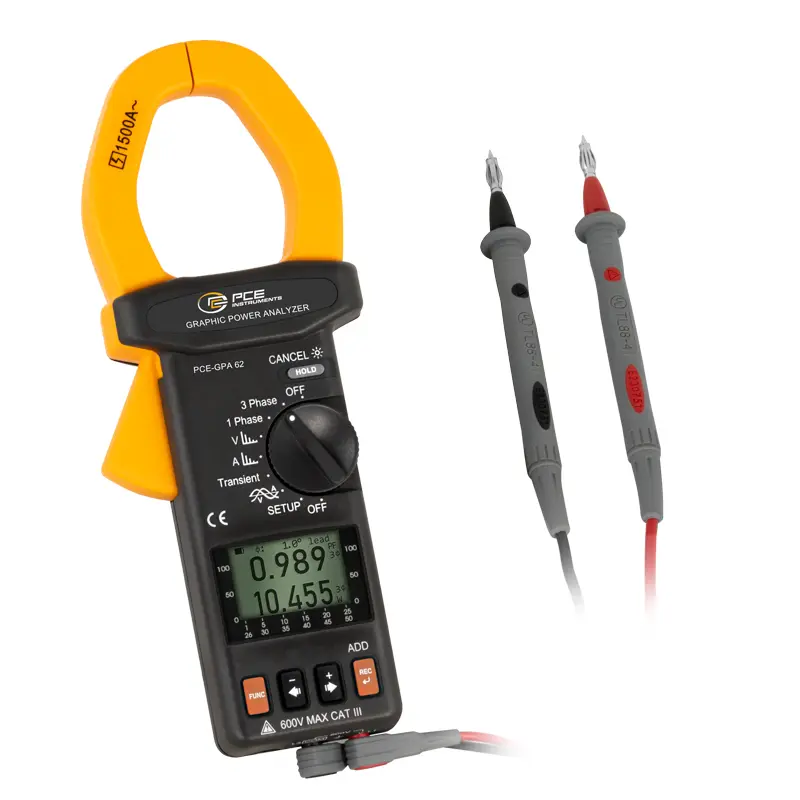

• Analizador de Redes Eléctricas (Power Logger): Representa la gama alta de la medición de potencia. Son instrumentos portátiles avanzados capaces de medir y registrar todas las variables eléctricas en sistemas trifásicos y monofásicos durante largos períodos (días o semanas). Miden y graban: potencia activa, reactiva y aparente, factor de potencia, armónicos, distorsión armónica total (THD), transitorios de tensión, etc. Son la herramienta de diagnóstico definitiva para la calidad de la energía en entornos industriales y comerciales, y un recurso de aprendizaje invaluable en cursos avanzados de ingeniería eléctrica.

Guía Práctica de Conexión: Cómo Usar un Wattímetro de Forma Correcta y Segura

El error más común y peligroso al usar un wattímetro electromecánico es una conexión incorrecta, que puede dañar el instrumento de forma irreversible. La regla de oro es conectar correctamente las «entradas» y «salidas» de cada bobina. Generalmente, los terminales de cada bobina están marcados con un símbolo de polaridad: ±, •, o *.

Procedimiento de Conexión para un Circuito Monofásico Simple:

1. Desconexión Total de la Alimentación: Antes de manipular cualquier cable o terminal, asegúrate de que el interruptor principal del circuito esté en posición de APAGADO. La seguridad es innegociable.
2. Identifica los Terminales del Wattímetro: Busca el par de terminales para la bobina de corriente (generalmente de mayor tamaño y con marcas como A o I). Identifica sus marcas de polaridad (±). Haz lo mismo con los terminales de la bobina de tensión (más pequeños, a menudo con marcas V).
3. Conecta la Bobina de Corriente en Serie:
   • El terminal de corriente con la marca ± debe conectarse directamente a la fuente de alimentación (la línea viva que viene del interruptor).
   • El otro terminal de la bobina de corriente se conecta a la entrada de la carga (por ejemplo, un motor o una lámpara). La corriente debe fluir a través de esta bobina.
4. Conecta la Bobina de Tensión en Paralelo:
   • El terminal de tensión con la marca ± debe conectarse, mediante un cable fino, al mismo punto de la fuente que el terminal ± de la bobina de corriente. Esto es crítico.
   • El otro terminal de la bobina de tensión (a menudo llamado terminal de rango o de fin de bobina) se conecta al otro lado de la carga, completando el paralelo.
5. Verificación y Energización: Revisa todas las conexiones con un multímetro en modo continuidad para asegurar que no hay cortocircuitos y que la lógica serie/paralelo es correcta. Una vez verificado, enciende la fuente. La aguja (en un analógico) o la pantalla (en un digital) debe indicar una lectura de potencia positiva. Si la lectura es negativa (aguja va hacia atrás), indica que la carga está devolviendo potencia a la fuente o que la conexión de una de las bobinas está invertida.

Esquema Conceptual:
[Línea Viva de la Fuente] --> [Terminal ± Bob. Corriente] --> [Terminal Bob. Corriente] --> [Carga] --> [Neutro de la Fuente]
[Terminal ± Bob. Tensión] --> [Unión entre Terminal ± Bob. Corriente y Línea Viva]
[Terminal Bob. Tensión] --> [Unión entre Carga y Neutro]

Usos y Aplicaciones de Alto Valor Estudiantil y Profesional

El wattímetro trasciende la mera medición de un número en una pantalla. Sus usos se ramifican en múltiples disciplinas y ofrecen un laboratorio de aprendizaje práctico invaluable.

• Auditorías y Diagnósticos de Eficiencia Energética (Aprendizaje Basado en Proyectos): Este es quizás el uso más poderoso para un estudiante. Con un medidor enchufable, se puede realizar una auditoría energética casera completa. El proyecto consiste en medir el consumo en espera («vampire power») de cada electrodoméstico (TV, microondas, cargadores), analizar el ciclo de trabajo de una nevera durante 24 horas, y comparar el consumo real de una bombilla LED versus una incandescente. El resultado de aprendizaje no es solo el dato, sino la capacidad de traducir los vatios a dinero en la factura eléctrica y a emisiones de CO2 equivalentes, calculando el costo anual de operación.
• Determinación del Factor de Potencia en Cargas Inductivas (Fundamento de Ingeniería Eléctrica): En un laboratorio de máquinas eléctricas, el wattímetro es indispensable. Al medir un motor en vacío y a plena carga, los estudiantes pueden medir la potencia activa (W) y, usando un voltímetro y amperímetro adicionales, calcular la potencia aparente (VA). La relación W/VA revela el factor de potencia, un concepto abstracto que se vuelve tangible. Esto permite dimensionar bancos de capacitores para la corrección del factor de potencia, una práctica industrial clave para evitar penalizaciones en la factura eléctrica.
• Verificación de Especificaciones Técnicas y Curvas de Rendimiento (Investigación y Desarrollo): Fabricantes, ingenieros de control de calidad y estudiantes en proyectos de tesis utilizan wattímetros para verificar que un prototipo o un producto cumple con su ficha técnica. Por ejemplo, al diseñar una fuente de alimentación, se mide la potencia de entrada (CA) y la potencia de salida (CC) para calcular la eficiencia (η = P_salida / P_entrada). Graficar esta eficiencia bajo diferentes condiciones de carga es un entregable fundamental en cualquier desarrollo de electrónica de potencia.
• Medición de Potencia en Sistemas Trifásicos (Aplicación Industrial Avanzada): El paso a la industria requiere dominar la medición trifásica. Aquí se aplica el «Método de los Dos Wattímetros», un teorema que demuestra que la potencia activa total en un sistema trifásico de tres hilos (con o sin neutro) puede medirse exactamente con solo dos wattímetros monofásicos correctamente conectados. La suma algebraica de sus lecturas da la potencia total. Este método no solo es un estándar de medición, sino un ejercicio intelectual que consolida la comprensión de los sistemas polifásicos.
• Detección de Fallas y Mantenimiento Predictivo (Campo Técnico y Profesional): Un aumento gradual en el consumo de potencia de un motor sin un aumento en su carga mecánica es una señal de alerta temprana de fallos inminentes por desgaste en rodamientos, desalineación o degradación del aislamiento. El técnico de mantenimiento que registra periódicamente el consumo con un wattímetro (o un analizador de redes) puede programar una intervención antes de que ocurra una falla catastrófica. Este uso enseña la conexión directa entre la medición eléctrica y la salud de los equipos mecánicos.

Resultados de Aprendizaje: ¿Qué Deberías Haber Aprendido?

Al finalizar la lectura de este artículo, deberías ser capaz de:

1. Definir y diferenciar el concepto de potencia activa (medida por el wattímetro) de la potencia aparente y reactiva, explicando la importancia del factor de potencia en circuitos de corriente alterna.
2. Explicar el principio de funcionamiento de un wattímetro electromecánico, identificando la función de la bobina de corriente (conexión en serie) y la bobina de tensión (conexión en paralelo) y cómo su interacción produce la medición.
3. Clasificar los diferentes tipos de wattímetros (analógico, digital de panel, enchufable y analizador de redes) y seleccionar el instrumento adecuado según la aplicación (didáctica, doméstica, industrial).
4. Conectar de manera segura y correcta un wattímetro monofásico en un circuito simple, interpretando las marcas de polaridad para evitar una medición negativa o un daño al equipo.
5. Diseñar y ejecutar una auditoría energética básica utilizando un medidor de potencia enchufable para cuantificar el consumo en vatios y la energía acumulada (kWh) de artefactos cotidianos, proyectando su costo económico e impacto ambiental.
6. Reconocer las aplicaciones avanzadas del wattímetro en la industria, como la medición en sistemas trifásicos con el método de los dos wattímetros y el mantenimiento predictivo de maquinaria eléctrica.
