Cómo encontrar el código de color de una resistencia de 1k Ohm

Codificación de una resistencia de 1k Ohm

Cuenta en voz alta desde 0 hasta 9. ¿Cuántos dígitos únicos dijiste? Correcto, hay 10 dígitos. Si acordamos un color único para cada uno de los 10 dígitos, podemos codificar números de cualquier tamaño utilizando secuencias de colores, lo que nos lleva al código de color de la resistencia. Una resistenciareduce (o resiste) el flujo de corriente. El valor de la resistencia se expresa como un número de ohmios (el símbolo Ω se usa para » ohmios »). El número de ohmios está codificado con un color y aparece como una banda en el propio dispositivo. Se utilizan tres bandas de color para representar el valor porque solo codificamos la primera cifra significativa, la segunda cifra significativa y el número de ceros. En esta lección, resolvemos esto para una resistencia de 1k Ω donde » k » es la abreviatura del prefijo » kilo », que significa 1,000. Entonces, una resistencia de 1k Ω tiene un valor de 1,000 ohmios y el número que codificaremos es 1,000.

Hay tres pasos para codificar una resistencia de 1 kΩ.

Paso 1: Identifique la primera y segunda cifras significativas.

Para el número 1000, la primera cifra significativa es «1» y «0» es la segunda cifra significativa.

Paso 2: Cuente el número de ceros después de las dos primeras cifras significativas.

Después del 1 y el 0, hay «2» ceros.

Paso 3: Codifique los números con colores.

Tenemos tres números para codificar: 1, 0 y 2.

Aquí están los 10 dígitos y sus colores asociados:

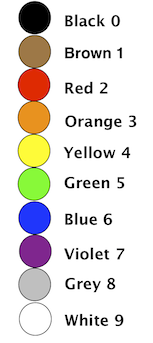

El código de color de la resistencia

Un acrónimo para recordar este código es B etter B e R Eady O r Y nuestro G REAT B ig V enture G oes W est, o BBROYGBVGW. Alfabéticamente, la palabra negro viene antes que marrón. Por lo tanto, la primera B es negra y codifica a 0. La segunda B es marrón y codifica a 1. Los colores en los extremos son más neutros: G es gris para 8 y W es blanco para 9. La G en el medio es verde para 5 seguido de B para azul que codifica un 6.

Cada uno de estos colores aparece como una banda en una resistencia de forma cilíndrica. La tercera banda a menudo se denomina banda multiplicadora . Esta banda de color es el número de ceros que se colocarán después de los dos primeros dígitos. Se llama banda multiplicadora porque sumar ceros es como multiplicar por una potencia de 10. Por ejemplo, para obtener 2 ceros después de los dos primeros dígitos, podemos multiplicar por 100, que es 10 elevado a 2.

Así,

• 1 es marrón
• 0 es negro
• 2 es rojo

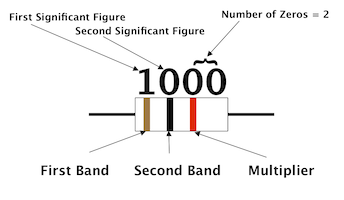

Relacionar números con bandas de color

Banda de tolerancia y resistencias de precisión

Algunas resistencias tienen una cuarta banda conocida como banda de tolerancia . Esta banda indica la tolerancia, o cantidad de variación, para esa resistencia en particular. Si no hay una cuarta banda, el valor de la resistencia tiene una tolerancia de ± 20%.

Resistencia de 1k ohmios con tolerancia del 20%

20% de 1000 es 200. Por lo tanto, la resistencia real de este componente está entre 800Ω y 1200Ω.

Si la cuarta banda es de oro, la tolerancia es de ± 5%. Una tolerancia del 10% se indica con una banda plateada.

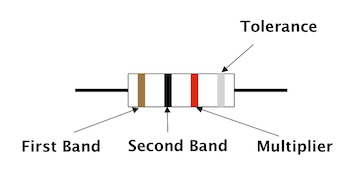

10% de tolerancia indicado por banda plateada

También hay resistencias de precisión que tienen cinco bandas en lugar de las cuatro habituales. Las tres primeras bandas son las tres primeras cifras significativas. La cuarta banda es el multiplicador y la quinta banda es la tolerancia. Para complicar un poco las cosas, la banda de tolerancia en una resistencia de precisión es violeta (± 0,1%), verde (± 0,5%) o marrón (± 1%).

Resumen de la lección

Dediquemos un par de minutos a revisar la información importante que hemos aprendido sobre cómo encontrar el código de color de una resistencia de 1k Ω. Aprendimos que una resistencia reduce (o resiste) el flujo de corriente y que el valor de la resistencia se expresa como un número de ohmios, usando el símbolo Ω. Aprendimos que el número de ohmios está codificado con un color y aparece como una banda en el dispositivo mismo y calculamos esto para una resistencia de 1k Ω, donde » k » es la abreviatura del prefijo » kilo », lo que significa 1,000. También aprendimos que hay tres pasos para codificar una resistencia de 1k Ω:

• Paso 1: Identifique la primera y segunda cifras significativas.
• Paso 2: Cuente el número de ceros después de las dos primeras cifras significativas.
• Paso 3: Codifique los números con colores.

Para memorizar el código de color, aprendimos el acrónimo para recordar este código, que es: B Etter B e I eady O R Y nuestra G ran B ig V enture G oes W est, o BBROYGBVGW, con el negro viene antes de que Brown alfabéticamente. Aprendimos que la tercera banda se llama banda multiplicadora , que nos muestra el número de ceros que debemos colocar después de los dos primeros dígitos. También aprendimos sobre casos en los que hay bandas de tolerancia , que son la cuarta banda y que le indican la tolerancia, o la cantidad de variación, para esa resistencia en particular, así comoresistencias de precisión , que tienen cinco bandas en lugar de las cuatro habituales, donde la cuarta banda es el multiplicador y la quinta banda es la tolerancia.
