Mapas de bocetos, mapas de flujo y bocetos de campo

Publicado el 2 octubre, 2020

Sitios geográficos

Los científicos creen que un asteroide o un cometa chocó con la Tierra hace unos 65 millones de años, lo que pudo haber causado la extinción de los dinosaurios. La evidencia de esta colisión se encuentra en un afloramiento de rocas cerca de Drumheller, Alberta, en Canadá. Es una fina capa horizontal de roca sedimentaria que contiene una alta concentración del elemento raro iridio, que se encuentra en los asteroides y cometas. En solo un minuto veremos una imagen del afloramiento, que contiene una capa de iridio expuesta, como un ejemplo de cómo dibujar un bosquejo de campo, un mapa de flujo y un mapa de bosquejo.

Bosquejo de campo

Un boceto de campo es un dibujo básico en el que solo se dibujan las características principales de un área mediante la observación. No se toman medidas. A continuación, se muestran algunas pautas al dibujar bocetos de campo:

  1. Elija un punto en el que pararse o sentarse frente al área que desea dibujar.
  2. Divida su página por la mitad, tanto vertical como horizontalmente, con dos líneas.
  3. Dibuja el límite de la formación terrestre, incluido el cielo y el área entre tú y la formación, que se denomina primer plano.
  4. Dibuje las principales características geológicas, incluida la vegetación.
  5. Etiqueta las características principales.
  6. Agregue cualquier detalle que le ayude a interpretar su boceto, como la dirección hacia la que se enfrenta, la ubicación y los tipos de rocas presentes, y cualquier otra información geológica importante.
  7. Titula el boceto.

Practiquemos haciendo un boceto de campo usando el área en Drumheller, Canadá.

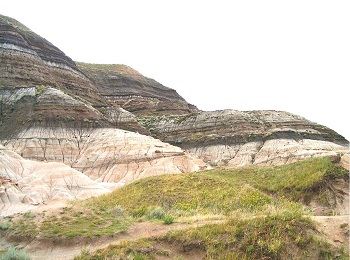

Afloramiento en Drumheller, Canadá
kt

Primero, dibujaremos el contorno básico de la ubicación.


Pasos 1-3: el esquema básico
pasos 13

A continuación, agregaremos algunas características geológicas, incluidos los tipos de rocas, la vegetación y cualquier otro detalle útil.


Pasos 4 – 7
boceto_final

Tenga en cuenta que este no es un dibujo profesional del afloramiento. Los bocetos de campo solo se utilizan para proporcionar a los espectadores una idea de lo que se observa.

Como puede ver en la foto y el boceto, hay un camino que la gente usa para caminar alrededor del afloramiento. Podemos observar cómo la gente viaja por estos caminos y usar esa información para dibujar un mapa de flujo.

Mapa de flujo

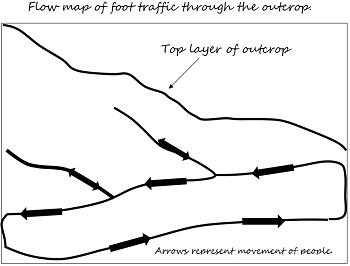

Un mapa de flujo muestra el movimiento a través de un área. En el caso del afloramiento de iridio en Canadá, dibujaremos un mapa de flujo que muestra cómo se mueven las personas alrededor del afloramiento.


Mapa de flujo
fluir

Un mapa de flujo podría ser útil para los propietarios si quisieran instalar caminos reales con barandas como característica de seguridad.

Como estamos tan emocionados con este afloramiento, ¡necesitamos tener un mapa de cómo llegar allí!

Mapa de croquis

Un mapa de bosquejo se extrae de la observación, no de la medición y solo incluye las características principales de un área. Dibujemos un croquis de Drumheller, Canadá.


Croquis de Drumheller y ubicación de recogida para ir al afloramiento
sketch_map

Para llegar al afloramiento de iridio, los visitantes pueden tomar un autobús en el lugar marcado por la estrella. ¡Este tipo de mapa muestra a la gente dónde ir para tomar ese autobús!

Resumen de la lección

Revisemos. Los bocetos de campo son bocetos toscamente dibujados de lo que observa. Si bien no se necesitan mediciones, asegúrese de incluir las características principales, como el límite entre la tierra y el cielo y las características geológicas importantes. Los detalles como la dirección a la que se enfrenta y los tipos de rocas también pueden ser útiles. Finalmente, recuerde etiquetar cualquier característica importante y titular el boceto. Otros tipos de imágenes incluyen mapas de flujo , que muestran el movimiento a través de un área. Los mapas esquemáticos se basan en observaciones en lugar de mediciones y muestran las principales características de un área.
