Geología estructural
¿Alguna vez ha atravesado parte de una montaña que fue volada por una carretera?
 |
Los cortes en las carreteras proporcionan una sección transversal muy útil de las rocas en un área. Las estructuras geológicas pueden estar en la escala de pequeñas monedas (centímetros) a cientos de metros. Es difícil saber qué tan grande es un objeto a partir de una imagen sin algo en la imagen para usar como referencia. Los geólogos siempre incluyen algo en la imagen por esta razón, ¡incluidos ellos mismos!
La escala microscópica se refiere a tamaños de 1 cm o menos. Por lo general, se estudian con la ayuda de un microscopio. La escala mesoscópica varía de 1 cm a 100 metros, que es la escala de la foto de la carretera. La escala macroscópica es superior a 100 m. Los estudios a esta escala tienen como objetivo determinar la geología regional.
Muros de Stonehenge de Durrington: historia, estructuras y teorías
Calcular el tamaño

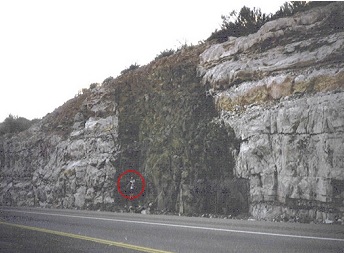

Dos personas están de pie en la foto del corte de la carretera; están encerrados en un círculo rojo. Podemos hacer un cálculo rápido e impreciso de la altura y el ancho de la sección de roca oscura. La altura media de un adulto se acerca a los 1,8 metros. ¿Cuántas personas promedio podrían caber de arriba a abajo? Medí en algún lugar cerca de 7 personas de pie de un extremo a otro. ¡Eso hace que la altura de la carretera sea de unos 13 metros! Imagínese a esta persona promedio extendiendo los brazos. Esto es aproximadamente equivalente a su altura. En nuestra foto, la roca oscura tiene aproximadamente 8 brazos de ancho, o aproximadamente 14 metros.
El material oscuro de la foto es un dique de diabasa. La diabase es un tipo de roca ígnea, y un dique es una intrusión de magma (roca líquida gruesa) que fluye hacia arriba a través de las capas de roca existentes. Podemos ver que hay lechos horizontales de otro tipo de roca que atraviesa el dique. Esa roca blanca es piedra caliza, que es una roca sedimentaria.
 |
Si la intrusión ígnea no llega inicialmente a la superficie, puede quedar expuesta después de millones de años de erosión. La erosión o construcción de una carretera deja un afloramiento. Un afloramiento es donde el lecho de roca sobresale de debajo del suelo; esto permite a los geólogos comprender mejor las estructuras geológicas en el área.
Estructuras principales de la boca, el esófago y el estómago
Determinación de Strike y Dip
 |

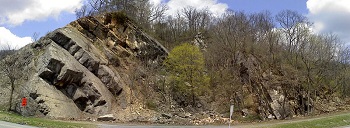

Esta imagen es de un afloramiento de piedra caliza cerca de una carretera en Pensilvania. Podemos ver que la piedra caliza está inclinada. La escala de la estructura se puede estimar mediante la pequeña señal de tráfico roja en la parte inferior izquierda de la imagen. Suponiendo que la altura media de una señal de tráfico como esta es de 1,5 metros, la altura total de la estructura es de aproximadamente 6 metros. Sin embargo, con esta estructura, su altura depende de dónde la midas.
Hay dos medidas importantes al recopilar datos de una estructura geológica como un lecho inclinado: rumbo y buzamiento. Los lechos inclinados son capas de rocas que se han desplazado debido a la actividad tectónica (cambios de placas).
El impacto es la orientación direccional de un lecho rocoso en grados desde 0 o (hacia el norte) hasta 360 o . La inmersión es el ángulo que forman los lechos de rocas con la horizontal. La huelga y la inmersión son perpendiculares entre sí.
Bulbo Olfativo: Estructuras, función y ubicación

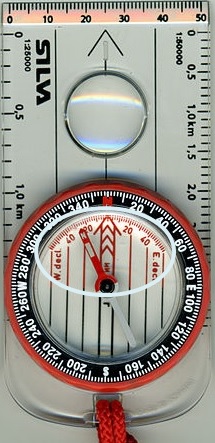

Una brújula mide la huelga y un clinómetro mide la caída. Un clinómetro mide ángulos con respecto a superficies planas.
 |

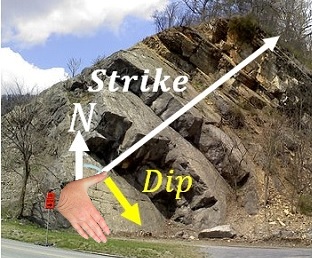

A veces es más fácil determinar primero la dirección de inmersión. Para determinar el hundimiento de un lecho de roca inclinado, deje caer un poco de agua sobre la superficie de la roca y observe en qué dirección fluye hacia abajo. Esa es tu dirección de inmersión. Para encontrar el golpe perpendicular, coloque su mano derecha (palma hacia abajo) a lo largo de la pendiente. Su pulgar apunta a la dirección de la medida del golpe.
 |
Podemos ver que la flecha de impacto está ligeramente al este del norte. Al mirar la imagen, podemos suponer que mediría aproximadamente 40 o desde el norte.
Colocando el clinómetro a lo largo de la flecha de inmersión, podemos adivinar que es aproximadamente 50 ° de inmersión. Informamos estas medidas como 045 o / 50 o E. La » E » significa que los lechos se inclinan hacia el este.
Resumen de la lección
Las estructuras geológicas pueden estar en la escala del tamaño de una moneda pequeña (centímetros), la altura de una persona (metros) y más. Un objeto como una moneda o una persona en la foto de una estructura geológica le da al espectador una idea del tamaño relativo de la estructura.
La escala microscópica se refiere a tamaños de 1 cm o menos. La escala mesoscópica varía de 1 cm a 100 metros y la escala macroscópica es superior a 100 m.
Es común que los lechos de rocas se inclinen debido a la actividad tectónica. Los afloramientos son estructuras rocosas que han quedado expuestas en la superficie. Ayudan a analizar qué estructuras hay debajo de la superficie. Podemos tomar dos medidas de estas estructuras: rumbo y buzamiento.
La huelga es la orientación de la estructura relativa al norte, sur, este y oeste. La caída mide el ángulo de la estructura con respecto a la horizontal y siempre es perpendicular al rumbo. Los geólogos usan una brújula y un clinómetro para tomar estas medidas. Un clinómetro mide ángulos en relación con la horizontal.
