Una casa de espejos
¿Alguna vez ha estado en un carnaval o una feria estatal donde hay una casa de espejos? Entras y hay todo tipo de espejos que te hacen ver baja, flaca o ¡no reflejan tu imagen en absoluto! Todos estos espejos son curvos y, según su curvatura, se pueden ver resultados extraños. Incluso puede ver espejos como este en exhibición como obras de arte o en el exterior de planetarios.
 |
Espejos planos

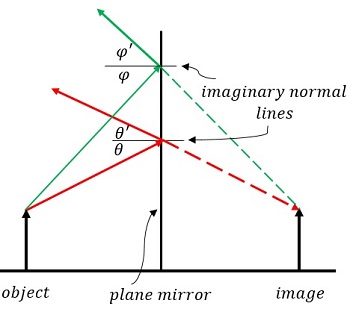

Los espejos planos solo producen imágenes virtuales , que son imágenes detrás del espejo. Los rayos de luz dejan la imagen del objeto frente al espejo y se reflejan en el espejo. Las líneas imaginarias dibujadas normalmente en el espejo muestran cómo el ángulo incidente, o ángulo entrante, es igual al ángulo reflejado. Los rayos reflejados continúan detrás del espejo, y donde se cruzan es donde se ubica la imagen.
Principales formas de soportes de telescopios y espejos modernos
 |
Observe θ = θ ‘ y y φ = φ ‘ . Ahora, trabajemos con espejos curvos.
Espejos convexos
Los espejos convexos son espejos curvados hacia afuera. Imagina la parte trasera de una cuchara muy brillante. Veamos las partes importantes de cualquier espejo curvo.
 |
El Salón de los Espejos en el Palacio de Versalles
- El eje principal es la línea horizontal imaginaria que pasa por el centro del espejo.
- El centro de curvatura es el radio de la curva.
- El punto focal está a medio camino entre la superficie del espejo y el radio de curvatura. Es el lugar de donde parece provenir toda la luz reflejada.
Veamos paso a paso cómo dibujar un diagrama de rayos.
Paso 1: Dibuja un rayo (flecha) paralelo al eje principal desde un punto del objeto. Cuando el rayo llegue al espejo, refleje el rayo lejos del espejo para que parezca que viene del punto focal. Continúe el rayo reflejado detrás del espejo con una línea de puntos.
 |
Paso 2: Dibuja otro rayo desde el mismo punto de partida y apúntalo al punto focal. Cuando el rayo llegue al espejo, refléjelo alejándolo del espejo paralelo al eje principal. Continúe ese rayo paralelo detrás del espejo con una línea de puntos.
Incident Ray: definición y descripción general
 |

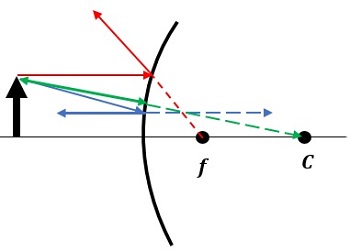

Paso 3: Dibuja otro rayo desde el mismo punto de partida en el objeto apuntado al centro de curvatura. Cuando llegue al espejo, reflejalo directamente sobre sí mismo.
 |

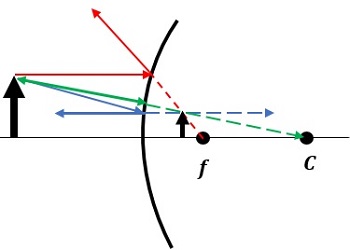

Donde los rayos se cruzan es donde se encuentra la imagen de la flecha negra.
 |
Todos los espejos convexos producen imágenes virtuales de tamaño reducido. La ventaja de los espejos convexos es que brindan un marco de visión más amplio, por lo que se utilizan en las tiendas por motivos de seguridad y en los espejos retrovisores exteriores de los automóviles. El lenguaje escrito en los espejos retrovisores exteriores es, «los objetos en el espejo están más cerca de lo que parecen». El automóvil en el espejo se ve pequeño, por lo que podría hacer que la gente piense que el automóvil está muy atrás cuando en realidad no lo está. t.
Espejos cóncavos
Los espejos cóncavos son espejos curvados hacia adentro. Piense en el frente de una cuchara brillante. Estos espejos tienen puntos focales y centros de curvatura en la parte frontal del espejo.
 |
Dibujar un diagrama de rayos para espejos cóncavos es similar a dibujarlos para espejos convexos.

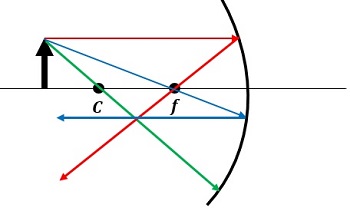

Paso 1: el rayo 1 es paralelo al eje principal y se refleja a través del punto focal.
 |
Paso 2: el rayo 2 pasa por el punto focal y se refleja en paralelo al eje principal.
 |
Paso 3: El tercer rayo pasa por el centro de la curvatura y luego regresa por la misma línea después de alcanzar el espejo.
 |

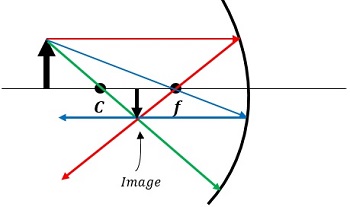

La punta de la imagen de la flecha está en el lugar donde se cruzan los rayos.
 |

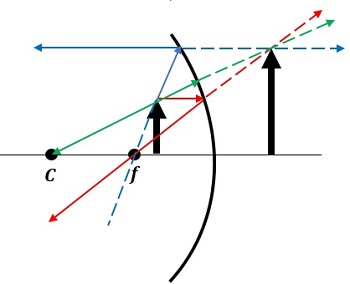

Una imagen real es aquella que se encuentra en la parte frontal del espejo y se puede proyectar en una pantalla. Dependiendo de la posición del objeto con respecto al punto focal, se producirá una imagen virtual. El truco para dibujar diagramas de rayos es mirar dónde se cruzan los rayos. Si no se cruzan frente al espejo, busque la intersección detrás del espejo. Este diagrama muestra un objeto colocado entre el punto focal y el espejo.
 |
Si continuamos con los rayos reflejados detrás del espejo, se cruzarán.
 |
Los espejos cóncavos son muy populares entre las personas que se maquillan o se afeitan la cara porque agrandan la cara y les facilita ver lo que están haciendo. No se produce ninguna imagen si el objeto está en el punto focal.
Resumen de la lección
Los espejos curvos tienen tres partes principales. El eje principal es una línea horizontal imaginaria a través del espejo. El centro de curvatura es el radio de la curva. El punto focal es de donde parece provenir toda la luz reflejada y está a medio camino entre el espejo y el centro de curvatura.
Los espejos convexos son espejos curvados hacia afuera que tienen la forma de la parte posterior de una cuchara y solo producen imágenes virtuales verticales. Una imagen virtual es aquella que está detrás del espejo. Los espejos cóncavos son espejos curvados hacia adentro con forma de la parte delantera de una cuchara y pueden producir imágenes reales o virtuales. Una imagen real es aquella que está frente al espejo que se puede proyectar en una pantalla. Los espejos convexos y cóncavos se dividen en tres partes distintas. El eje principal es la línea horizontal imaginaria que pasa por el centro del espejo, el centro de curvatura es el radio de la curva y el punto focal está a medio camino entre la superficie del espejo y el radio de curvatura.

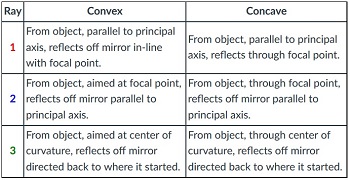

Este cuadro resume cómo dibujar diagramas de rayos para espejos cóncavos y convexos.
 |
