Representar objetos 3D
Un arquitecto diseña edificios. Hacen dibujos llamados planos que generalmente son bidimensionales (2D), por lo que necesitan algunos trucos para ayudar a representar edificios tridimensionales usando solo dos dimensiones. ¡Veamos cómo lo hacen!
Hay tres formas principales de representar objetos 3D en forma bidimensional y se denominan dibujos en alzado, en planta y en red. Repasemos cada uno de esos conceptos utilizando la forma 3D más sencilla que existe: un cubo.
La elevación es la vista desde cualquier lado de un objeto (el frente también se considera un lado). Esta es la vista que vería si estuviera parado en el suelo, mirando directamente al objeto. Como puede ver en nuestra imagen de cubo, cuando miramos el cubo de frente o de lado, vemos una cara.
El plano es la vista desde la parte superior mirando hacia abajo sobre el objeto, como si estuviera en un avión. Nuevamente, mirando el cubo desde arriba, vemos una cara.
La red es la vista de un objeto 3D si se colocara plano; mostrará todos los lados a la vez. Entonces, si desarmaras el cubo y lo pusieras plano, así se vería. El dibujo de la red debe tener seis cuadrados, ya que la red muestra todos los lados a la vez.
Cobertura de red inalámbrica: definición y limitaciones
 |
Elevación y plan
Dado que los dibujos de alzado dan una vista desde un solo lado del objeto, los dibujos de alzado generalmente se verán diferentes desde cada lado. Intentemos hacer estos dibujos usando la forma de abajo. Para hacer este tipo de dibujos, debes intentar rotar el objeto que estás dibujando en tu mente e imaginar que solo ves un lado.
 |
¿Cómo se detecta el TDAH en Niños y Adolescentes?
Es muy importante tener en cuenta que al dibujar su plano o elevación 2D, no se tiene en cuenta la profundidad. Veamos qué significa eso.

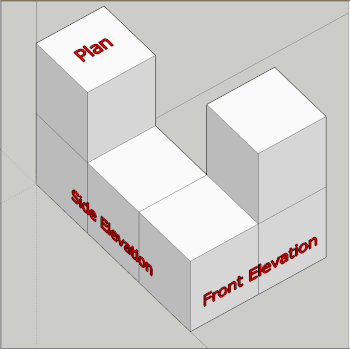

El ejemplo que tenemos aquí parece una forma de U desde el alzado lateral. Aunque el bloque superior derecho está más atrás, su dibujo no indicaría esa profundidad. Desde el alzado frontal, parece un cuadrado compuesto por cuatro bloques; de nuevo, el hecho de que el bloque superior izquierdo se encuentre más atrás no se indica en el dibujo.
El plano tampoco indica nada sobre la altura de las diferentes partes del objeto, solo la forma cuando se ve desde arriba. En este caso, el plan se parece a ‘L.’ Los planos son muy importantes en arquitectura y son similares a los planos tradicionales.
Desentrañar objetos en su red
Al dibujar la red de un objeto, está mostrando cómo se vería si se desarmara por completo y se aplastara. Puedes probar esto en casa con una caja de cereal vacía. Esta vista es útil porque muchos objetos se imprimen planos y luego se ensamblan en su forma final.
¿Qué es el efecto red en economía?
 |
Entonces, ¿cómo sería el plan para el ejemplo de la caja de cereales? Debería verse como un rectángulo largo, ¡exactamente como la parte superior de la caja! ¿Y las elevaciones? De un lado, se dibujaría como un cuadrado y de otro lado se dibujaría como un rectángulo largo (similar al plano).
Resumen de la lección
Las formas 3D se pueden representar en dos dimensiones. Un dibujo de elevación muestra un objeto desde cualquier lado. Un plano es la vista desde la parte superior y le informa sobre la huella que dejaría el objeto. Un dibujo de red es como un plan para construir el objeto: literalmente, podría recortarlo y armarlo.
