Anatomía del condensador
Probablemente use condensadores todos los días de su vida. Si escribiste en un teclado para llegar a esta lección, usaste un capacitor. ¿Quieres saber como trabaja? Veamos.
Un capacitor es básicamente dos superficies conductoras que son paralelas entre sí, separadas por aire u otro material no conductor llamado dieléctrico , y conectadas a una fuente de voltaje. La capacitancia es la capacidad de almacenar carga eléctrica y su unidad es el faradio (F). El uso de un dieléctrico es aumentar la capacitancia de un capacitor.
 |
La fuente de voltaje conectada al capacitor carga una placa con carga positiva y la otra con carga negativa. Un condensador es esencialmente lo que es una batería, pero cuando las placas se tocan, la energía eléctrica almacenada se disipa instantáneamente, mientras que la energía de una batería se disipa gradualmente. El cambio en la capacitancia mientras se presiona la tecla en el teclado es traducido por la computadora a letras en la pantalla.
Condensadores fijos
Hay cinco tipos de condensadores fijos. Un condensador fijo es aquel en el que las superficies conductoras no son ajustables. Repasemos los tipos de condensadores fijos.
Condensadores de papel
Los condensadores de papel tienen papel como material dieléctrico. El papel, cubierto de cera, se coloca alternativamente en capas entre hojas de aluminio y se enrolla en un cilindro. Se agregan dos cables, uno a cada extremo del capacitor para conectarlo a la fuente de voltaje. Las ventajas de los condensadores de papel es que se pueden utilizar en aplicaciones de alto voltaje y alto amperaje.
Condensadores de plástico
Se utilizan diversas formas de plástico como dieléctricos en condensadores de plástico. Hay dos tipos de condensadores de plástico: lámina de película y película metalizada. Estos condensadores son ventajosos en situaciones en las que se requiere un alto aislamiento y una alta eficiencia.
Condensadores cerámicos
Los condensadores cerámicos tienen una gran relación de carga a tamaño. Una gran cantidad de carga en un condensador pequeño es ventajosa cuando el espacio es limitado y el material cerámico es un buen aislante.
Condensadores de mica
Los capacitores de mica son estables, confiables y pueden manejar voltajes bajos a altos. Hay dos tipos de condensadores de mica: condensadores de mica apilados y condensadores de mica de plata. Capas de mica simple o mica recubierta de plata se intercalan entre láminas delgadas de aluminio o cobre.
Condensadores electrolíticos
Los condensadores electrolíticos son ventajosos debido a su gran capacidad de capacitancia. Entre sus láminas conductoras, tienen láminas de óxido de aluminio que actúan como dieléctrico y papel empapado con fluido electrolítico que actúa como conductor.
 |
Condensadores variables
Los condensadores variables son prácticamente como se denominan, su capacidad puede cambiar moviendo física o electrónicamente las placas.
Afinación
Los capacitores de sintonización se utilizan comúnmente en radios donde sintoniza una estación de radio. Originalmente, las radios tenían una perilla que se podía girar cambiando la distancia entre las placas del capacitor.
Recortadora
Los condensadores de ajuste se utilizan en la calibración de equipos después de su fabricación. Por lo general, se encuentran en placas de circuito impreso, y si hay alguna variación en su capacitancia con el tiempo, se pueden ajustar, pero solo están diseñados para poder realizar algunos ajustes. Por lo general, tienen 100 voltios, pero algunos pueden llegar a 300 voltios.
Mecánico

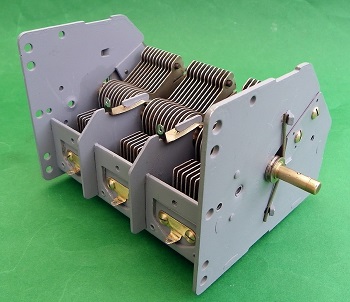

Los condensadores mecánicos tienen una serie de placas semicirculares dentro de ellos unidas a una perilla. La ventaja de esto es que la capacitancia se puede cambiar rápidamente si es necesario, y dado que son mecánicos, son confiables porque no son demasiado complicados.
 |
Electrónico
Los condensadores electrónicos cambian su capacitancia cambiando el voltaje de CC que se les aplica, lo cual es una ventaja en ciertas aplicaciones, como los multímetros que miden voltaje, amperaje y resistencia. DC significa «corriente continua», que es el tipo de corriente que proporciona una batería.
Condensadores en circuitos de CC

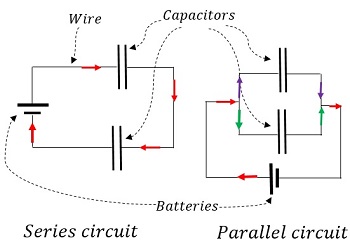

Como se mencionó anteriormente, los condensadores almacenan energía eléctrica. Hay dos tipos de circuitos de CC básicos: en serie y en paralelo. Los circuitos en serie solo tienen una dirección para que fluya la corriente, y los circuitos en paralelo hacen que la corriente pase por múltiples caminos.
 |
Podemos determinar matemáticamente la capacitancia equivalente para cada circuito en el Diagrama 1. La capacitancia equivalente es el reemplazo teórico de todos los capacitores en un circuito con un capacitor que es equivalente a lo que realmente está allí. La batería no podría diferenciar entre el circuito original y el circuito equivalente. Veamos cada tipo de circuito individualmente.

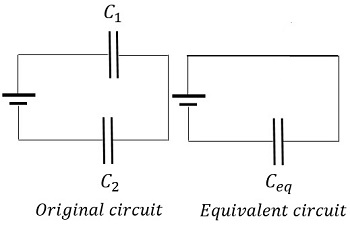

Circuito en serie
 |
Para determinar la capacitancia equivalente usamos la Ecuación 1.
 |

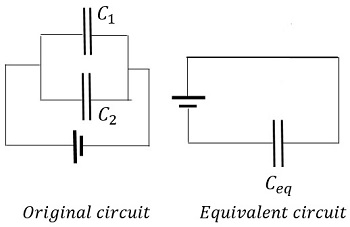

Circuito paralelo
 |
Para determinar la capacitancia equivalente usamos la Ecuación 2.
 |
En ambas ecuaciones, los tres puntos significan que la ecuación se puede ampliar para incluir tantos condensadores como pueda tener un circuito.
Resumen de la lección
Los condensadores son láminas paralelas de material conductor que, cuando se conectan a una fuente de voltaje, almacenan energía eléctrica. Un dieléctrico es un material no conductor intercalado entre las placas conductoras que aumentan la capacitancia del condensador. La capacitancia es la capacidad de un capacitor para almacenar carga, y la unidad de capacitancia es el faradio (F).
Hay dos tipos principales de condensadores: fijos y variables.
Los capacitores fijos tienen capacitancias establecidas porque las láminas de metal paralelas están separadas por una distancia fija. Los condensadores variables tienen la capacidad de cambiar según la manipulación de las placas paralelas.
Los tipos de condensadores fijos son:
- Papel
- El plastico
- Cerámico
- Mica
- Electrolítico
Los tipos de condensadores variables son:
- Afinación
- Recortadora
- Mecánico
- Electrónico
Los condensadores pueden disponerse en circuitos en serie o en paralelo. En serie significa que solo hay una dirección para que fluya la corriente, mientras que en paralelo significa que hay múltiples vías para que fluya la corriente.
Para calcular la resistencia equivalente de los condensadores en serie utilizamos
 |
y para condensadores en paralelo utilizamos
 |
