Construcción de isotermas usando modelos de estación de superficie

Temperaturas de superficie

¿Alguna vez ha visto imágenes de una cámara térmica? Las temperaturas pueden oscilar entre el púrpura (alrededor de 5 ° C) y el blanco (alrededor de 25 ° C).

Imagen térmica de una mano. Las temperaturas más altas están en rojo.

Cuando se trata de temperaturas del aire, no podemos permitirnos el lujo de los colores como fuente de datos. Usamos datos obtenidos de estaciones meteorológicas. Cuando los datos de temperatura se trazan en un mapa, las computadoras dibujan isotermas a través de las temperaturas. Las isotermas son líneas de igual temperatura. El prefijo » iso ‘significa’ igual ‘y’ term ‘significa’ temperatura ‘. Veamos cómo se dibujan estas líneas.

Dibujo de isotermas

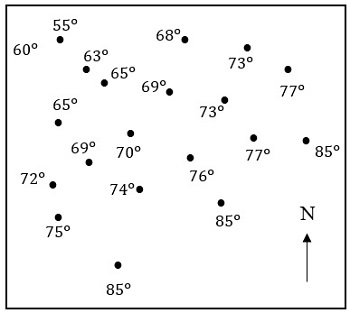

Un mapa de isotermas comienza con un mapa con solo temperaturas superficiales como se muestra en el Diagrama 1.

Diagrama 1. Temperaturas de la superficie en grados Fahrenheit.

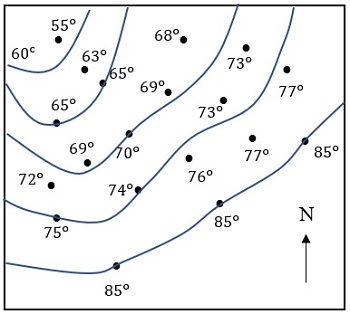

Ahora podemos conectar puntos de igual temperatura con isotermas. Antes de las computadoras, los meteorólogos tenían que dibujar isotermas por sí mismos. Las isotermas no se pueden cruzar porque no se pueden tener dos temperaturas en el mismo lugar. El diagrama 2 muestra las isotermas dibujadas en el mismo mapa que vimos en el diagrama 1.

Diagrama 2. Las isotermas conectan puntos de temperaturas similares.

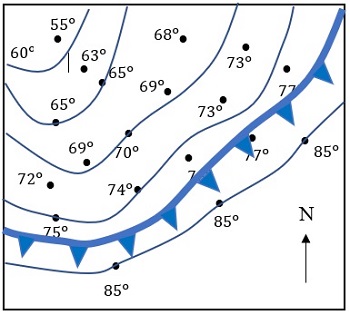

Cuando una masa de aire frío penetra en un área, verá un borde definitivo entre el aire más cálido y el aire más frío en un mapa de isotermas. Busquemos ese borde en nuestro mapa de isotermas en el Diagrama 2. El límite del frente frío se muestra en el Diagrama 3.

Diagrama 3. La línea azul oscuro con triángulos muestra el límite del frente frío.

Las flechas en la línea fría del frente apuntan en la dirección en la que se mueve el aire frío. Las isotermas están muy cerca unas de otras donde se ubica un fuerte frente frío. Este frente frío no es muy fuerte porque no hay un endurecimiento de las isotermas. Cuanto más fuerte sea el frente frío, más al sur penetrará.

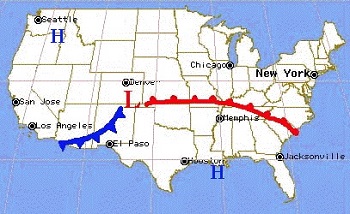

También hay situaciones en las que los frentes cálidos se identifican en un mapa de isotermas. En estos casos, verá temperaturas más frías en una región con una línea de aire cálido moviéndose hacia el norte. Por lo general, están conectados a un sistema de baja presión, que gira en sentido antihorario. El diagrama 4 muestra un centro de baja presión con un frente cálido.

Diagrama 4. Frente cálido conectado a un centro de baja presión.

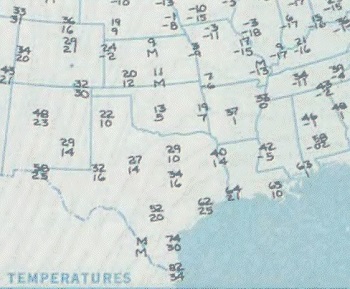

Ahora veamos un mapa real de una parte de los Estados Unidos que contiene datos de temperatura. Veamos si podemos analizar los datos de temperatura y dibujar algunas isotermas. El diagrama 5 muestra este mapa.

Diagrama 5. Temperaturas altas y bajas de la superficie el 17 de enero de 1982.

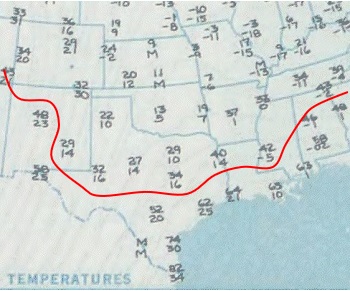

Comenzando a la temperatura de 45 ° más a la izquierda hacia la parte superior del mapa, dibujamos una isoterma de 45 ° hacia Texas yendo entre los valores de temperatura donde estaría una línea de 45 °. Dibujaremos esta línea en rojo; se muestra en el Diagrama 6.

Diagrama 6. Isoterma de 45 grados F.

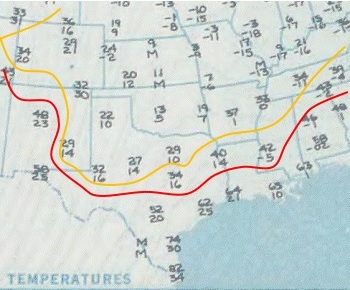

Ahora dibujaremos la isoterma de 35 °. El diagrama 7 muestra esta isoterma.

Diagrama 7. La línea naranja es la isoterma de 35 grados F.

Podemos ver que el empuje del frente frío está empujando hacia el oeste de Texas después de dibujar solo dos isotermas. ¡Probablemente ni siquiera necesitamos la fecha del mapa para saber que esto fue durante el invierno!

Resumen de la lección

Las isotermas son líneas que conectan puntos de igual temperatura. Los datos de temperatura de una región se compilan en un mapa de la región. Las computadoras dibujan líneas en el mapa que conectan puntos de igual temperatura. Cuando las líneas están muy juntas, muestra un límite frontal. Los frentes cálidos también se pueden mostrar en un mapa de isotermas. Generalmente están conectados a un centro de baja presión.
