Transversal en geometría: definición y ángulos

¿Qué es una transversal?

En el ámbito de la geometría plana, una transversal —también conocida en los textos académicos como recta secante— es aquella línea que interseca o cruza a dos o más rectas separadas en puntos diferentes. Aunque el escenario más estudiado y con mayores propiedades matemáticas se da cuando una transversal corta a dos líneas paralelas, la definición fundamental solo exige que la tercera línea cruce a las otras en un ángulo determinado, rompiendo la continuidad del espacio bidimensional.

Cuando este fenómeno geométrico ocurre, se genera un mapa de carreteras en miniatura donde la línea transversal actúa como una avenida principal que corta de forma diagonal a dos calles paralelas. Esta interacción espacial da origen a ocho ángulos diferentes. El estudio detallado de estas aperturas numéricas funciona exactamente como un rompecabezas: si usted conoce el valor en grados de uno solo de los ángulos, puede deducir de forma matemática la medida de los siete restantes utilizando las relaciones de simetría y posición.

Anglos

Los ocho ángulos que brotan de la intersección de una transversal con dos paralelas se distribuyen en dos zonas geográficas bien definidas: el grupo superior (asociado a la primera línea recta) y el grupo inferior (asociado a la segunda). Para facilitar su análisis y resolver problemas de ingeniería, topografía o arquitectura, los matemáticos clasifican estos ocho ángulos en cinco categorías diferentes basadas en su posición relativa y en sus propiedades de equivalencia.

Conocer las reglas que gobiernan a estas categorías es el equivalente a poseer una plantilla de traducción universal para descifrar diagramas geométricos complejos, ya que estas interacciones se repiten de forma idéntica sin importar si las líneas rectas se prolongan unos centímetros o se extienden hasta el infinito.

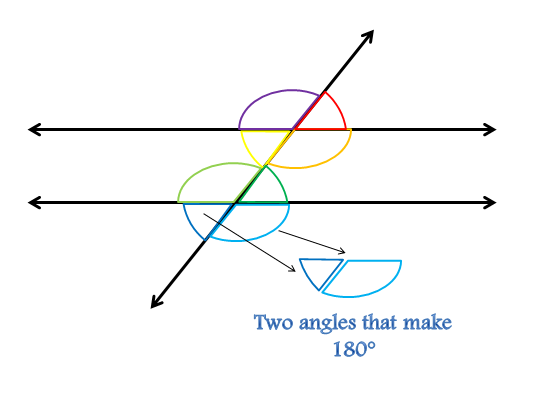

Ángulos suplementarios

Los ángulos suplementarios son aquellos pares de ángulos cuyas medidas suman exactamente 180°. En el universo de la geometría, esta cifra posee un significado físico muy concreto: representa la apertura de una línea recta continua o un giro de media vuelta.

Ejemplo: Si tomáramos dos piezas físicas de plástico que representen a un par de ángulos suplementarios y las juntáramos por su vértice común, observaríamos que sus lados exteriores forman una base perfectamente horizontal. En esencia, ambos ángulos unidos describen la silueta de un semicírculo.

Es relevante acentuar que la propiedad de los ángulos suplementarios no se restringe de forma exclusiva a las figuras transversales; cualquier par de aberturas que comparta una recta sumará siempre esta cantidad de grados. Si denominamos a los ocho ángulos con las letras desde la A hasta la H (donde A, B, C, D conforman el cruce superior, y E, F, G, H conforman el cruce inferior), los pares suplementarios que se forman de manera directa son:

• Las parejas horizontales superiores: AB y CD.
• Las parejas horizontales inferiores: EF y GH.
• Las parejas verticales adyacentes: AC, BD, EG y FH.

Ángulos interiores

La nomenclatura en geometría suele ser muy descriptiva respecto a la ubicación física de los elementos. Los áungulos interiores son aquellos cuatro ángulos que se sitúan en la franja interna o pasillo central delimitado entre las dos líneas paralelas.

Si imaginamos que las dos rectas paralelas son las paredes exteriores de una casa, los ángulos interiores serían aquellos que se encuentran resguardados bajo el techo, dentro de la estructura habitacional. Siguiendo el orden convencional de nuestro diagrama de referencia, los ángulos catalogados como interiores son C, D, E y F.

Estos ángulos son de suma utilidad en el diseño estructural, ya que permiten calcular las fuerzas de torsión e inclinación internas en vigas de construcción, puentes de acero y armaduras de techumbres residenciales.

Ángulos exteriores

En contraposición directa al grupo anterior, los ángulos exteriores son aquellos que se ubican en las zonas abiertas de la gráfica, es decir, en la parte externa de las dos líneas paralelas.

Retomando la analogía de la vivienda, estos ángulos se sitúan a la intemperie: por encima del tejado de la primera línea recta o por debajo del suelo de la segunda línea recta. En nuestro mapa geométrico estandarizado, los ángulos exteriores corresponden a las posiciones A, B, G y H.

Ángulos correspondientes

Los ángulos correspondientes son parejas de ángulos que ocupan la misma posición relativa en cada uno de los dos cruces de la transversal. Esto significa que aparecen situados en el mismo lado de la línea transversal (ya sea ambos a la izquierda o ambos a la derecha). Para que se cumpla esta condición, existe una regla fija: uno de los ángulos de la pareja debe ser interior y el otro debe ser exterior.

Una propiedad matemática fundamental de los ángulos correspondientes es que son congruentes, un término técnico que indica que poseen exactamente la misma medida en grados.

Si la transversal corta a las paralelas con una inclinación de 60°, el ángulo correspondiente del segundo cruce registrará de forma idéntica 60°. En el diagrama analizado, las parejas que demuestran esta correspondencia exacta de forma simétrica son:

• BF (ambos arriba a la derecha de sus respectivas líneas).
• DH (ambos abajo a la derecha).
• CG (ambos abajo a la izquierda).
• AE (ambos arriba a la izquierda).

Ángulos alternos

La última categoría corresponde a los ángulos alternos, los cuales se definen como pares de ángulos que se ubican en lados opuestos o alternos de la línea transversal. Esta categoría se subdivide en dos familias dependiendo de la zona en la que se encuentren: existen los ángulos alternos internos (dentro del pasillo de las paralelas) y los ángulos alternos externos (en las zonas exteriores).

Al igual que ocurre con los correspondientes, los ángulos alternos son enteramente congruentes, lo que significa que sus aberturas tienen el mismo grado de inclinación matemática. Las parejas que cumplen esta condición de alternancia cruzada son:

• CF y ED (Ángulos alternos internos: cambian de lado de la transversal pero se mantienen por dentro).
• AH y BG (Ángulos alternos externos: cambian de lado de la transversal pero se ubican por fuera).

Resumen de la lección

Los principios que rigen el comportamiento de las rectas transversales y sus propiedades angulares se condensan en los siguientes puntos:

• Una transversal es una línea recta que corta a dos líneas paralelas, generando un sistema cerrado de ocho ángulos independientes.
• Los ocho ángulos se agrupan en cinco familias de relaciones: suplementarios, interiores, exteriores, correspondientes y alternos.
• Los ángulos suplementarios forman una línea recta continua y su suma geométrica equivale siempre a 180°.
• La distribución espacial diferencia a los ángulos interiores (situados dentro de las paralelas) de los exteriores (ubicados fuera de las paralelas).
• Los ángulos correspondientes se sitúan en el mismo lado de la transversal en posiciones homólogas, mientras que los alternos se cruzan en lados opuestos de la línea secante.
• Las relaciones de correspondencia y alternancia dan origen a ángulos congruentes, lo que garantiza que sus valores numéricos en grados sean idénticos, permitiendo resolver incógnitas de diseño espacial mediante deducción matemática directa.
