Soldadura eléctrica: definición, usos y herramientas

Publicado el 3 octubre, 2021

Continuidad en pistas

La próxima vez que veas las vías del tren, si miras lo suficientemente de cerca, notarás que las vías están soldadas entre sí. Además de dar fuerza y ​​estabilidad a las vías, la soldadura proporciona una pieza continua sobre la que pueden viajar los trenes.


Soldadura de vías férreas
Soldadura de vías de ferrocarril

Soldadura

Si bien la soldadura es un método para formar uniones entre piezas de metal, existen otros métodos utilizados para la unión metalúrgica, como la soldadura fuerte y la soldadura fuerte. Ambos métodos utilizan materiales de relleno para formar la junta.

Debido a que la soldadura fuerte se realiza a una temperatura más alta que la soldadura, parte del material de relleno se filtra en el metal base fundido y se mezcla con él. Sin embargo, al soldar, la temperatura es lo suficientemente alta solo para que el material de relleno se derrita para formar la junta.

Soldadura eléctrica

Mientras que los fontaneros utilizan la soldadura mecánica para hacer conexiones mecánicas, la soldadura eléctrica es el proceso mediante el cual los componentes electrónicos se conectan a la placa de circuito utilizando un material de relleno para formar la unión entre ellos. Esta articulación permite que la corriente fluya ininterrumpidamente.

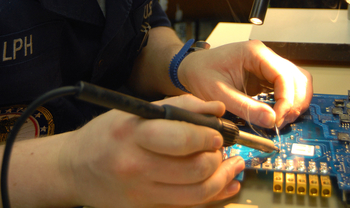

Soldadura
Soldadura

Antes de soldar, debemos asegurarnos de que las superficies tanto de la soldadura como del metal base estén limpias. A menudo, es posible que se asienten en estas superficies contaminantes como las soluciones de procesamiento del enchapado y grabado del metal base, el sudor y otros elementos del aire.

Cuando se exponen al aire, la mayoría de los metales reaccionan con el oxígeno y forman óxidos en las superficies. Estas manchas tanto en la soldadura como en el metal base son productos de corrosión y deben eliminarse. Esto ayudará a proporcionar continuidad metálica y a formar una unión fuerte en la unión.

Después de la limpieza, se coloca una capa delgada de soldadura fundida para formar el contacto de la soldadura al metal base en un proceso llamado humectación. Esto crea una interfaz que une los metales y forma un vínculo permanente entre la soldadura y la pieza de metal.

Soldar

La sustancia de relleno que se usa para hacer la unión en un circuito se llama soldadura . Es una aleación fusible de diferentes metales y tiene un punto de fusión por debajo de los 840 ° F.

Las aleaciones de soldadura generalmente están formadas por estaño (Sn) y plomo (Pb) con elementos como bismuto (Bi), indio (In), plata (Ag), cobre (Cu), cadmio (Cd) y antimonio (Sb). adicional. Dependiendo de qué elemento se agregue, podemos ajustar las propiedades de la aleación, como bajar el punto de fusión.

Aleación eutéctica

Cuando mezclamos estaño y plomo, una proporción de 67% de estaño a 33% de plomo nos da una mezcla en su punto de fusión más bajo. Esta mezcla es un ejemplo de una aleación eutéctica y el punto de fusión correspondiente a 183 ° C se denomina punto eutéctico. Usamos soldadura eutéctica porque forma uniones de soldadura mecánicamente fuertes, lisas y brillantes, y la soldadura se puede realizar a temperaturas más bajas.

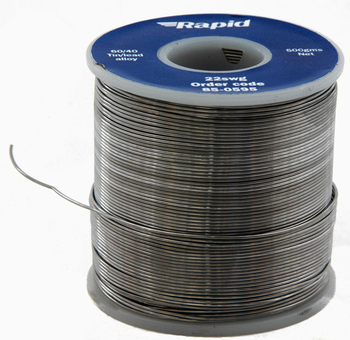

Carrete de soldadura
Carrete de soldadura

Dependencia de la temperatura

La soldadura con el punto de fusión más bajo de 48 ° C tiene una composición de 10,5% de Sn, 40% de Bi, 21,5% de Pb, 8% de Cd y 20% de In. Generalmente, las aleaciones de baja temperatura se oxidan más rápidamente, por lo que tienen una resistencia mecánica más débil.

A temperaturas más altas, se utilizan aleaciones a base de plata porque reducen la difusión de la plata en el estaño cuando se sueldan los componentes plateados.

Tipos de soldadura

  • Con plomo y sin plomo : aunque los tipos más antiguos de soldaduras contenían plomo, debido a sus efectos nocivos para la salud humana, ahora se encuentran disponibles soldaduras sin plomo.
  • Núcleo de colofonia : hecha de savia de pino, la colofonia es químicamente inactiva y eléctricamente aislante, pero cuando se calienta ligeramente, reacciona con el deslustre. La colofonia se utiliza como fundente para limpiar la superficie y lograr una mejor unión.
  • Sin limpieza : debido a que no deja residuos, no requiere limpieza de la superficie después de soldar.
  • Pasta de soldadura (crema) : esta es una mezcla de polvo de soldadura y fundente a la que se agregan agentes gelificantes para evitar que el polvo se endurezca.

Ventajas de soldar

Hay varias ventajas de usar soldadura para conectar componentes eléctricos. La soldadura es un procedimiento relativamente simple y económico en comparación con la soldadura fuerte y la soldadura fuerte. Debido a que la soldadura está hecha de una aleación fusible, se derrite fácilmente cuando se aplica calor y, cuando se enfría, forma un sello hermético para líquidos y / o gases.

Lo mejor de la soldadura es que puede ver los defectos en la unión mediante una inspección visual. Si la unión es mala, se puede desoldar y rehacer fácilmente.

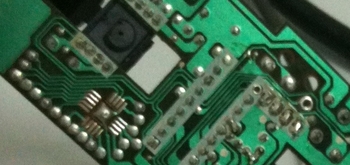

Juntas de soldadura en una placa de circuito impreso
Juntas de soldadura en una placa de circuito impreso

Además, la mezcla de aleación metálica es un gran conductor de electricidad, permitiendo que la corriente pase sin mucha resistencia. Las juntas de soldadura también permiten que el calor fluya entre los diferentes componentes y se disipe más rápido.

Herramientas utilizadas para soldar

La soldadura se puede encontrar en casi todos los dispositivos electrónicos, ya sea a mano o con una máquina. Cuando suelde a mano, asegúrese de engarzar los cables y los cables que se van a unir con una herramienta de engarzado. Además, tenga cuidado de derretir la soldadura en la unión y no colocar el soldador directamente sobre los cables, ya que esto podría dañar el componente eléctrico. Las herramientas esenciales necesarias para la soldadura manual son:

  • Soldadura eléctrica
  • Soldador con soporte y esponja limpiadora
  • Termoencogible para aislamiento
  • Pistola de calor para encoger la envoltura.
  • Alicates de punta corta para engarzar cables conductores antes de soldarlos
  • Cortador al ras para cortar cables después de soldar
  • Pelacables mecánico
  • Zambullidas de vacío para desoldar

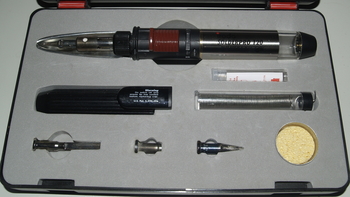

Kit de soldador a gas
Kit de soldador a gas

Resumen de la lección

La soldadura eléctrica es el proceso mediante el cual los componentes electrónicos se conectan a la placa de circuito utilizando un material de relleno llamado soldadura para formar la unión entre ellos. La soldadura es una aleación fusible y tiene un punto de fusión por debajo de 840 ° F. Hay varias ventajas de soldar:

  • Procedimiento relativamente simple y económico.
  • Se derrite fácilmente
  • Forma un sello hermético para líquidos y / o gases
  • Inspección visual
  • Gran conductor de electricidad y calor.

Los diferentes tipos de soldadura son con plomo , sin plomo , con núcleo de colofonia , sin limpieza y en pasta de soldadura (crema) . Las herramientas esenciales necesarias para soldar a mano son soldadura eléctrica, soldador con soporte y esponja de limpieza, termocontraíble, pistola de calor, alicates de punta corta, cortador al ras, pelacables mecánico, clavijas de vacío para desoldar.
